Пропорційний термостабілізатор для інкубатора

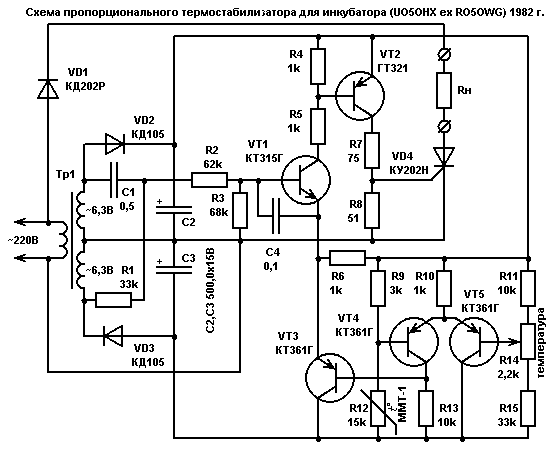

Цей терморегулятор використовує вертикально-фазовий метод регулювання потужності в нагрівальному елементі. На компараторі VT1 порівнюються зсувене на 90 електричних градусів напруга з вторинної обмотки трансформатора Тр1 і постійне напруга розбалансу моста, посилене дифкаскадом VT4, VT5, через повторювач VT3. У момент рівності сигналів, через підсилювач потужності VT2, ток управління відкриває тиристор VD4. Терморезистор R12 знаходиться в корпусі інкубатора, в місці закладки яєць, і захищений від променевого випромінювання нагрівача. Завдяки зворотному зв'язку через терморезистор температура повітря в інкубаторі стабілізується. На відміну від ключових схем, зміна потужності в нагрівальному елементі пропорційна величині відхилення температури.

Регулятор використовує один напівперіод мережевої напруги, тому потужність нагрівача (зазвичай використовують лампи розжарювання) необхідно збільшити вдвічі, відносно достатньої для досягнення заданої температури у вашій конструкції інкубатора. При первинному вмиканні інкубатора процес встановлення робочої температури носить коливальний згасаючий характер, через інерційність зворотного зв'язку через повітря і термодатчик. Після прогріву відбувається захоплення і пропорційне регулювання. Через гальванічну зв'язок з живильною мережею схему необхідно ізолювати від користувача (і терморезистор також). Не поспішаєте закладати яйця - дайте попрацювати інкубатору хоча б добу, а ви за цей час проградуйте шкалу потенціометра за допомогою лабораторного термометра. Також несподіваний відмова ненадійних елементів частіше трапляється в перші години роботи (справедливо для будь-яких схем).

При необхідності мати великі межі робочої температури, потрібно збільшити номінал потенціометра R14. При іншому номіналі терморезистора змініть пропорційно елементи моста R9, R11, R14, R15. Максимальна потужність нагрівача визначається типом застосованого тиристора. При установці більш потужного тиристора необхідний ток управління підібрати резистором R7. Невеликий радіатор для тиристора зазвичай необхідний. Совпадіння фаз управління і анодного напруги тиристора досягніть помінявши місцями кінці первинної обмотки Тр1, якщо він не відкрився відразу при холодному датчику. Ку-ка-ре-ку!
