Звукове реле

На сторінках популярних видань неодноразово публікувалися описи різних варіантів акустичних вимикачів.

Пропоную ще одну схему, яку я розробив і виготовив більше дев'яти років тому, і з тих пір вона безвідмовно працює в коридорі моєї квартири. Схема має реле часу. Після подачі короткого звукового сигналу світло в коридорі вмикається і горить приблизно чотири хвилини, потім автоматично гасне. Сама схема вмурована в стіну, стіни обклеєні шпалерами.

Ніяких вимикачів у коридорі немає, шпалери чисті, що рідко буває, коли стоїть вимикач, і діти постійно користуються ним.

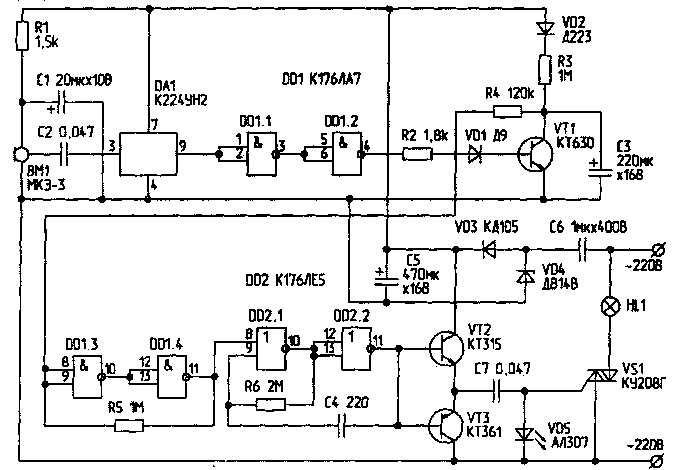

Схема працює наступним чином. Звуковий сигнал, сприйнятий електретним мікрофоном ВМ1, надходить на мікросхему DA1 (мікрофонний підсилювач зі спеціальною частотною характеристикою), що використовується в радіостанціях типу "ЛЕН". З виходу мікросхеми сигнал надходить на формувач прямокутних імпульсів, зібраний на двох інверторах мікросхеми DD1, і далі на базу транзистора VT1, який, відкриваючись, розряджає таймерний конденсатор (СЗ) тригера Шмітта. При цьому на вихідному елементі тригера DD1.4 з'являється логічне "0", і вмикається мультивібратор, виконаний на мікросхемі DD2. На виході мультивібратора стоїть імпульсний підсилювач (VT2, VT3), з виходу якого через розділовий конденсатор С7 сигнал подається на управляючий електрод симістора VS1. Симістор відкривається і включає навантаження. Коли конденсатор СЗ зарядиться до рівня логічної "1", тригер Шмітта переходить в інший стійкий стан, на виході DD1.4 з'являється логічна "1", мультивібратор вимикається, закривається симістор, і електролампа гасне. Час витримки підбирається залежно від конкретного застосування схеми. При номіналі ємності СЗ, вказаному на схемі, час горіння електролампи становить 4 хвилини. Світлодіод VD5 можна використовувати будь-який.
