Ємнісний датчик наближення
В цій статті я розберу схему простого ємнісного датчика наближення, друковані плати якого мені надіслав один хороший чоловік. Його звуть Юрій (https://vk.com/beejuice) і він дозволив мені зробити реверс друкованої плати і опублікувати це все в відкритому доступі. На ім'я 20кВ!
Цей пристрій розроблялося для застосування в квест-кімнатах, при наближенні до нього людини воно реагує і замикає навантаження. Є два виходи, один замикається в присутності людини - інший при відсутності. Грубо кажучи прямий і інверсний вихід датчика. Максимальна заявлена дальність спрацьовування 7-10 см.

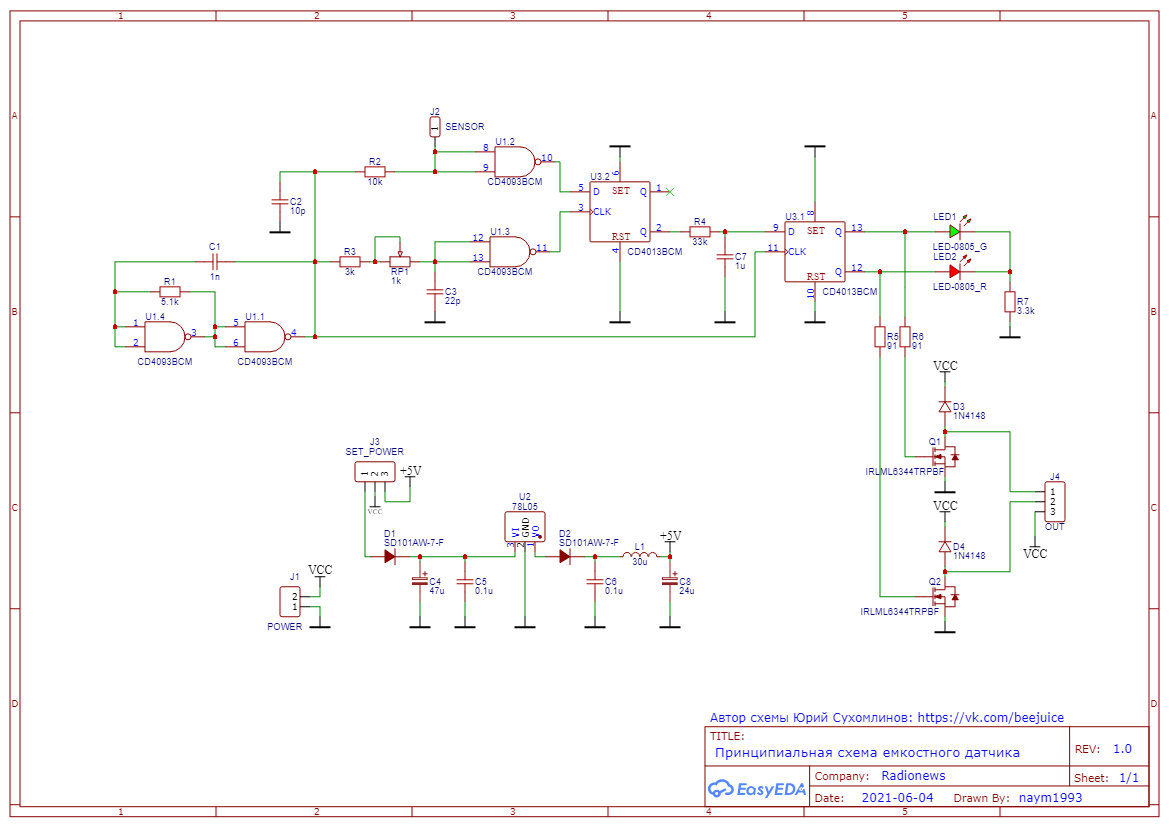

Отже, перейдемо відразу до схеми.
Схема побудована на двох мікросхемах КМОП логіки CD4093 і CD4013. На елементах U1.1, U1.4, R1 і C1 зібрано генератор прямокутного сигналу. Цей сигнал проходить через два паралельних буфера U1.2 і U1.3, перед якими стоять RC ланцюги. Нижня R3, RP1 і C3 дають затримку від 66 до 88 нс, в залежності від значення підстроювального резистора RP1. Верхня RC ланцюг складається з резистора R2 і ємності датчика.
Коли ємність в цій ланцюзі мінімальна, сигнал на вхід D мікросхеми CD4013 приходить раніше ніж CLK і триггер виставлений, т.е. на виході Q логічна одиниця, на виході ~Q (інверсний) логічний нуль. Цей логічний нуль приходить на вхід наступного триггера і він вже буде скинутий, нуль на виході Q і одиниця на виході ~Q.
Коли людина наближається до сенсора, затримка в верхній ланцюзі збільшується і як тільки вона перевищить затримку в нижній ланцюзі, D триггер скидається (сигнал CLK прийде раніше ніж D). На інверсному виході ~Q з'явиться логічна одиниця, яка потрапить на D вхід наступного триггера і виставить його. На виході Q з'явиться логічна одиниця, на ~Q логічний нуль.
RC ланцюг R4 C7 служить для затримки вмикання і вимикання, подавляючи можливий "дребезг" в момент, коли затримка в ланцюгах буферів еквівалентні.
Світлодіоди LED1 і LED2 служать для індикації поточного стану виходу.
Живиться вся схема від лінійного стабілізатора 7805. При використаних транзисторах IRLML6344TRPBF напруга VCC обмежена 30 В, постійний струм навантаження 1.3 А, імпульсний 25 А.
Ось така проста і цікава схема.
Список радіоелементів
Обозначення | Тип | Номінал | Кількість | Примітка |
---|---|---|---|---|
U3 | Триггер |
CD4013B
|
1 | |
U1 | Вентиль |
CD4093B
|
1 | |
Q1, Q2 | MOSFET-транзистор |
IRLML6344TRPBF
|
2 | |
U2 | Лінійний регулятор |
L78L05
|
1 | |
D1, D2 | Випрямляючий діод |
SD101AW-V
|
2 | |
D3, D4 | Випрямляючий діод |
1N4148
|
2 | |
R1 | Резистор |
5.1 кОм
|
1 | |
Резистор |
5.1 кОм
|
1 | ||
R2 | Резистор |
10 кОм
|
1 | |
R3 | Резистор |
3 кОм
|
1 | |
R4 | Резистор |
33 кОм
|
1 | |
R5, R6 | Резистор | 91 | 2 | |
R7 | Резистор |
3.3 кОм
|
1 | |
RP1 | Потенціометр | 1k | 1 | |
C1 | Конденсатор | 1n | 1 | |
C2 | Конденсатор | 10p | 1 | |
C3 | Конденсатор | 22p | 1 | |
C4 | Конденсатор | 47u | 1 | |
C5, C6 | Конденсатор | 0.1u | 2 | |
C8 | Конденсатор | 24u | 1 | |
C7 | Конденсатор | 1u | 1 |
