Увімкнення-вимкнення акустики синхронно з комп'ютером

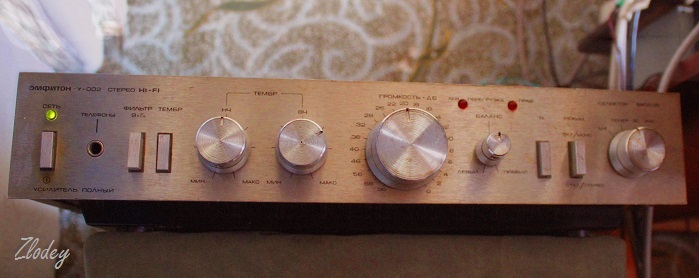

Є у мене от такий чудовий підсилювач "Амфітон У-002". Використовую його для прослуховування музики спільно з комп'ютером.
Іноді виникає така ситуація - сідаєш за комп'ютер, вмикаєш музику/відео, а звуку немає. І тут розумієш, що забув увімкнути підсилювач, який розташований у двох метрах від комп'ютера. Приходиться вставати, йти до підсилювача, вмикати його, і знову сідати за комп'ютер. В результаті після чергового "забування", мені набридло, і я вирішив автоматизувати процес - зробити вмикання/вимикання підсилювача синхронно з комп'ютером.

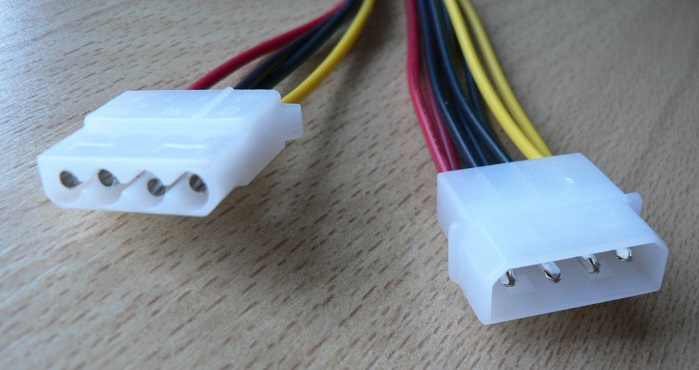

Спочатку я хотів просто повісити реле на роз'єм блоку живлення 5 або 12 вольт.
Реле замикало б ланцюг живлення підсилювача 220V ... але одразу ж виникли проблеми:
- з корпусу потрібно якось виводити 12 вольт для живлення реле;
- потужної реле з обмоткою на 5 вольт у мене не виявилося.

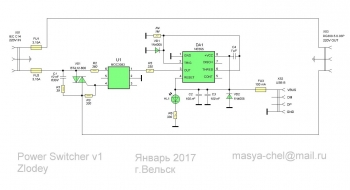

Тому я вирішив відмовитися від використання реле, і ускладнити задачу - поставити симістор, оптопару, і до купи - зробити затримку вмикання. В результаті народилася от така схема.
Пристрій підключається до будь-якого вільного USB порту комп'ютера. У цьому варіанті задіяні тільки контакти живлення USB, виводи передачі даних не використовуються. Це дозволяє уникнути прив'язки до операційної системи і відмовитися від використання якихось керуючих програм. Тобто факт вмикання комп'ютера визначається по наявності живлення USB. Поки комп'ютер не увімкнений, на USB роз'ємах відсутня живильна напруга. Відповідно, на пристрій не подається живлення, симістор закритий, і розетки знеструмлені. При увімкненні комп'ютера, на USB роз'ємах з'являється напруга 5 Вольт. Воно надходить на мікросхему DA1, на якій реалізована затримка вмикання. Через 1 секунду на виході мікросхеми DA1 з'являється рівень логічної 1, живиться оптопара U1. Потім оптопара відкриває симістор VS1, який подає 220 Вольт на розетки. При вимкненні комп'ютера, USB порти знеструмлюються, припиняється подача живлення на мікросхему DA1, оптопара гасне, симістор закривається, розетки знеструмлюються.

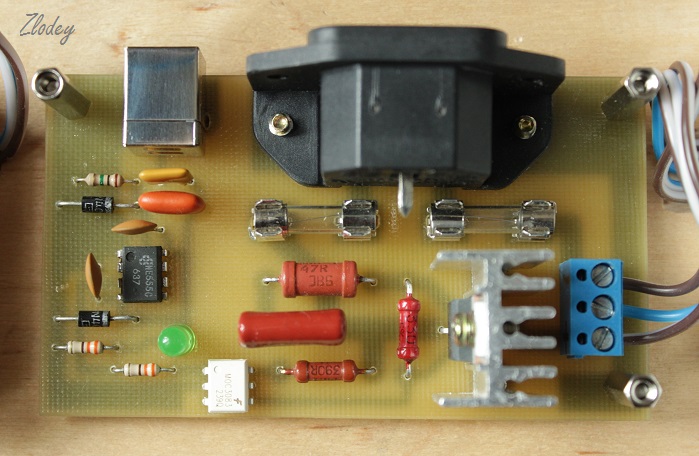

Фото плати в зібраному вигляді.

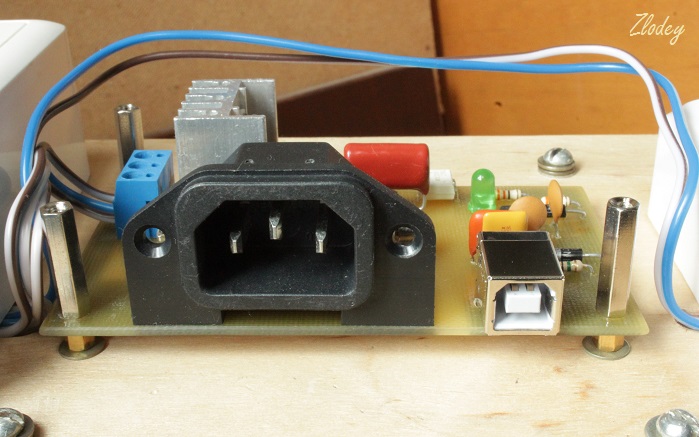

Вид зі сторони роз'ємів.

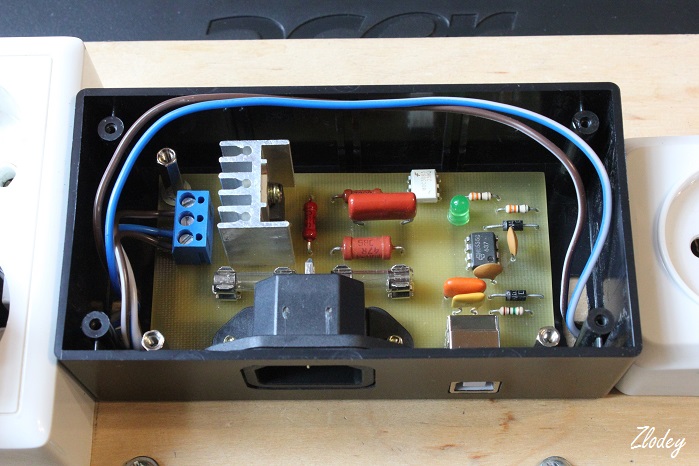

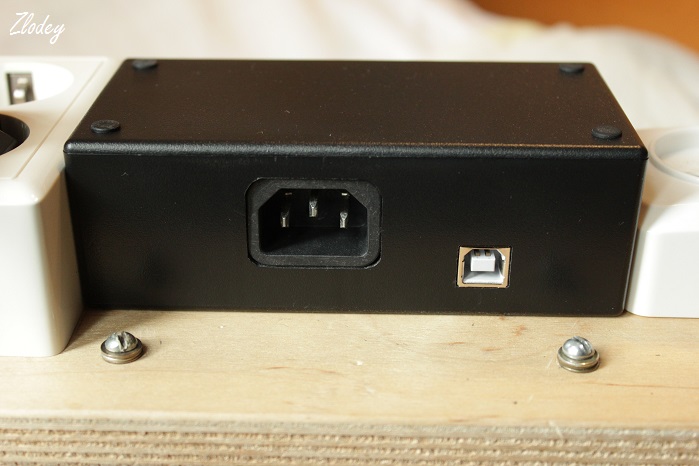

Плату встановив у пластиковий корпус Gainta G1022B, розміри корпусу 130х68х44 мм.

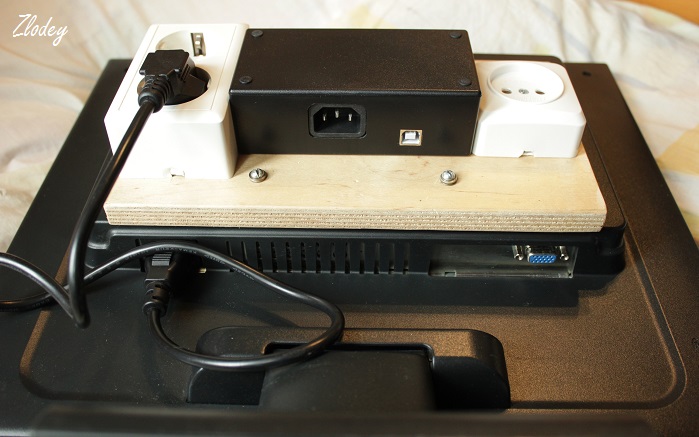

Пластиковий корпус разом з розетками закріпив на шматку фанери. Потім фанерку прикрутив до задньої стінки ЖК-монітора.
До розеток підключений підсилювач і два ЖК-монітори. Таким чином, пристрій управляє не тільки живленням підсилювача, але і моніторів. Пропоную подивитися невеликий відеоролик про роботу пристрою.
Список радіоелементів
Позначення | Тип | Номінал | Кількість | Примітка |
---|---|---|---|---|
U1 | Оптопара |
MOC3083M
|
1 | DIP-6 |
DA1 | Програмований таймер і осцилятор |
NE555
|
1 | DIP-8 |
VS1 | Симістор | BTA12-800 | 1 | TO-220 |
VD1, VD2 | Випрямляючий діод |
1N4005
|
2 | |
FU1, FU2 | Запобіжник | 3.15 А | 2 | |
FU3 | Запобіжник | 100 мА | 1 | |
C1 | Конденсатор | 10 нФ | 1 | 630 В |
C2, C3 | Конденсатор | 100 нФ | 2 | |
C4 | Конденсатор | 1 мкФ | 1 | |
R1 | Резистор |
39 Ом
|
1 | 1 Вт |
R2 | Резистор |
360 Ом
|
1 | 1 Вт |
R3 | Резистор |
330 Ом
|
1 | 1 Вт |
R4 | Резистор |
1 МОм
|
1 | |
R5, R6 | Резистор |
330 Ом
|
2 | |
HL1 | Світлодіод | Зелений | 1 | |
XS1 | Гніздо | IEC C14 | 1 | |
XS2 | Гніздо | USB-B | 1 | |
XS3 | Клемник | DG300-5.0-03P | 1 |
Прикріплені файли:
- Power Switcher v1 - Плата_.lay (33 Кб)
