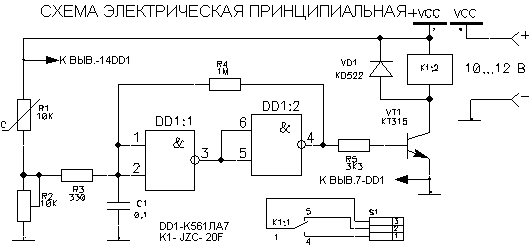

Термореле
Устройство реагирует на заданную температуру и позволяет включать/выключать различные приборы. Суммарная мощность нагрузки - 120Вт. Диапазон температур - 5…80°С. Uпит.= 10...12В
Источник: r-ks.ru
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание |
|---|---|---|---|---|
| DD1 | Логическая ИС |
К561ЛА7
|
1 | |
| VT1 | Биполярный транзистор |
КТ315А
|
1 | |
| VD1 | Диод |
КД522Б
|
1 | |
| С1 | Конденсатор | 0.1 мкФ | 1 | |
| R1 | Терморезистор | 10 кОм | 1 | |
| R2 | Подстроечный резистор | 10 кОм | 1 | |
| R3 | Резистор |
330 Ом
|
1 | |
| R4 | Резистор |
1 МОм
|
1 | |
| R5 | Резистор |
3.3 кОм
|
1 | |
| K1 | Реле | JZC-20F | 1 | |
| Источник питания | 10-12 В | 1 |
