Реле часу

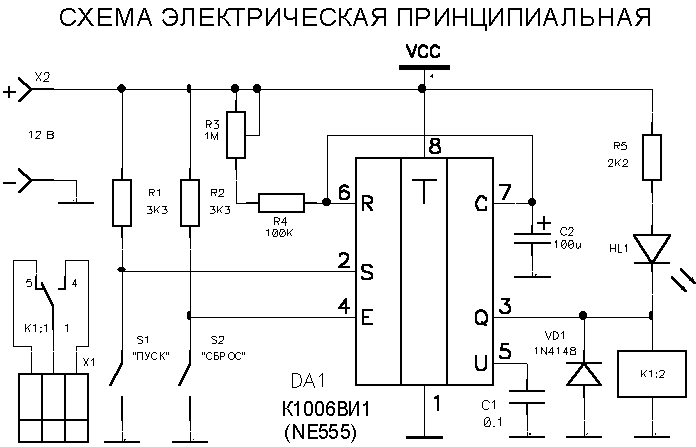

Пристрій відключає навантаження через заданий проміжок часу. Діапазон - до 5 хв. Uпит.= 3В Потужність навантаження до 120 Ватт
Джерело: r-ks.ru
Список радіоелементів
| Обозначення | Тип | Номінал | Кількість | Примітка | ||
|---|---|---|---|---|---|---|
| DA1 | Програмований таймер і осцилятор |
NE555
|
1 | К1006ВИ1 | ||
| VD1 | Випрямляючий діод |
1N4148
|
1 | |||
| С1 | Конденсатор | 0.1 мкФ | 1 | |||
| С2 | Електролітичний конденсатор | 100 мкФ | 1 | |||
| R1, R2 | Резистор |
3.3 кОм
|
2 | |||
| R3 | Регульований резистор | 1МОм | 1 | |||
| R4 | Резистор |
100 кОм
|
1 | |||
| R5 | Резистор |
2.2 кОм
|
1 | |||
| S1, S2 | Кнопка | 2 | ||||
| К1 | Реле | 12 Вольт | 1 | |||
| HL1 | Світлодіод | 1 | ||||
| Х2 | Роз’єм | 1 | ||||
