П'ятиступеневий таймер на PIC12F629

В останні роки при виготовленні друкованих плат радіолюбителі особливе перевагу віддають фоторезистивній технології. Суть її полягає в тому, що засвічувати світлочутливу плівку ультрафіолетовою лампою через шаблон необхідно за певний проміжок часу. Прокараулив, прозевал і шаблон пішов на смарку! Після того, як кілька разів зіткнувся з даною проблемою, прийшла в голову думка - виготовити таймер. Для цієї технології зовсім не обов'язково багатофункціональний пристрій з широким і плавним діапазоном витримок часу. Пропонований таймер має п'ять фіксованих витримок часу, світлодіодну індикацію і звукове сповіщення в кінці сеансу. В принципі, для цієї мети такого таймера цілком достатньо...
Технічні характеристики: живлення - 220в, потужність підключеної навантаження залежить від використовуваного симістора (ток навантаження складає 16А), п'ять витримок часу - 5 хв; 10 хв; 15 хв; 20 хв; 25 хв. За бажанням, витримки можна змінити - збільшити, або зменшити час і інтервал за допомогою корекції прошивки. Таймер управляється однією кнопкою, за допомогою якої вибирається потрібна витримка часу і здійснюється СТАРТ.

Розглянемо схему пристрою

Зібрано на мікроконтролері PIC12F629. До вихідних виводів через токозахисні резистори підключені світлодіоди. Вивід 7 використовується одночасно для управління світлодіодом "старт", симісторною оптопарою і п'єзоелементом. Після подачі живлення, змінна напруга через обмежувальний резистор 22R і гасний конденсатор надходить на випрямляльний міст, де обмежується стабілітронами 1N4733A (5в) і згладжується електролітичним конденсатором 470мк. На контролер надходить живлення і пристрій входить в сплячий режим. За допомогою кнопки S1 здійснюється прокрутка світлодіодів вибору режиму витримки часу. При переході на кожну наступну сходинку, кнопку потрібно натискати короткочасно (не більше 1 сек). Після вибору потрібного режиму, запуск таймера здійснюється тривалим натисканням кнопки (більше 1 сек). Разом з одним із світлодіодів вибору режиму VD1-VD5 загорається світлодіод VD6. В той же час через світлодіод оптопари починає текти ток, відкривається симістор VS1 і з'являється мережеве напруга на виході пристрою - починається відлік часу. По закінченню часу звучить звуковий сигнал і симістор VS1 закривається, тим самим знімається напруга з навантаження. Три транзистора в схемі виконують роль дешифратора. Оскільки мікроконтролер PIC12F629 має обмежену кількість виводів, і щоб реалізувати цю ідею з таймером на 5 ступенів, довелося застосувати транзистори.

Деталі

Мікроконтролер PIC12F629, PIC12F675. Транзистори будь-які, маломасштабні - підійдуть КТ315, 2S633. Діоди малогабаритні на ток не менше 1А і зворотне напруга не нижче 400в. Підійдуть 1N4004 і йому подібні. Резистори потужністю 0,25Вт. Снабберний резистор і резистор, який підключений до гасному конденсатору, повинні бути потужністю не менше 0,5Вт. Світлодіоди індикаторні, практично будь-які з прямим напругою 2в і током 10mA. П'єзоелемент будь-який, підходящих габаритів. Я взяв від телефонного апарату.

Цей таймер можна також використовувати і для інших цілей, в побуті і техніці.

Увага! Дана схема не має гальванічної розв'язки з мережею, тому необхідно дотримуватися правил електробезпеки!

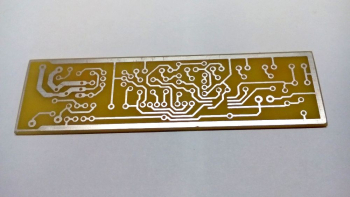

Друкована плата виготовлена з склотекстоліту товщиною 1,5мм і розмірами 110х30мм.

Контролер припаяний зі сторони друкованих доріжок.

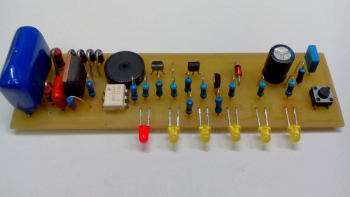

Всі компоненти розташовані на лицьовій стороні.

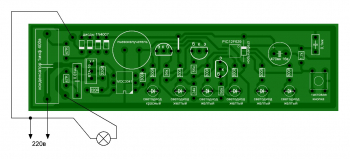

Розташування компонентів на друкованій платі.

Список радіоелементів
