Пульт керування для Canon DSLR
У цій статті я хочу розповісти вам про свій досвід виготовлення пульта управління для цифрової дзеркальної фотокамери Canon. Тим більше, що протокол управління був розібраний до мене розумними людьми, і мені залишалося лише розробити пристрій і написати програму. Нижче наведені сторінки сильно допомогли мені розібратися з протоколом: www.doc-diy.net/photo/rc-1_hacked, www.doc-diy.net/photo/eos_ir_remote

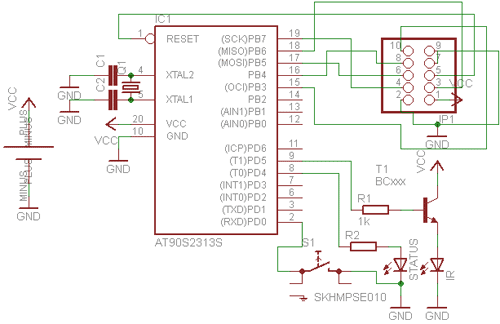

В основі схеми лежить мікроконтролер ATtiny2131a. Правда, після запуску схеми я зіткнувся з проблемою калібрування внутрішнього тактового генератора. Хороше розпізнавання команд ДУ досягається при несучій частоті 32.6 кГц, однак, не маючи під рукою осцилографа, я не зміг відкалбрувати. Було вирішено використовувати зовнішній кварц 4 МГц.

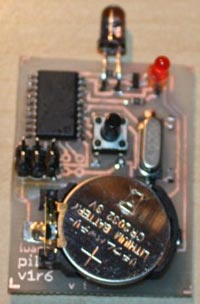

Управління світлодіодом здійснюється через транзистор, а не безпосередньо з виходу мікроконтролера. Також я передбачив світлодіод статусу "status", щоб бачити, що пристрій посилає сигнали.

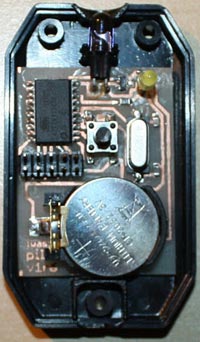

У програмі я реалізував режим зниженого енергоспоживання. У роботі схема споживає близько 5 мА. В якості батарейки я використовував CR2032. Після 3 секунд роботи пристрій переходить в режим "power down" і знову включається по перериванню від натискання кнопки. У режимі "power down" пристрій практично не споживає енергії.
Кінцева вартість пристрою склала близько 200-300 руб. Дальність дії ДУ виявилася меншою, ніж я очікував - близько 3 метрів.
Нижче ви можете скачати схему та друковану плату в Eagle, вихідні файли програми та прошивку
