Плавне ввімкнення підсилювача потужності

Цей простий пристрій дозволяє підвищити надійність вашої радіоапаратури та зменшити перешкоди в мережі в момент увімкнення.

Будь-який блок живлення радіоапаратури містить випрямляючі діоди та конденсатори великої ємності. У початковий момент увімкнення мережевого живлення відбувається імпульсний стрибок струму — поки йде заряд ємностей фільтра. Амплітуда імпульсу струму залежить від величини ємності та напруги на виході випрямлювача. Так, при напрузі 45 В та ємності 10000 мкФ струм зарядки такого конденсатора може скласти 12 А. При цьому трансформатор та випрямляючі діоди короткочасно працюють в режимі короткого замикання.

Для усунення небезпеки виходу цих елементів з ладу шляхом зменшення стрибка струму в момент початкового увімкнення і служить наведена на рис. 1.7 схема. Вона також дозволяє полегшити режими інших елементів в підсилювачі на час перехідних процесів.

Рис. 1.7

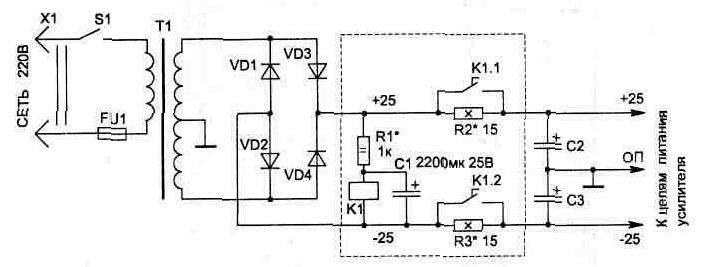

У початковий момент, коли подано живлення, конденсатори С2 і С3 будуть заряджатися через резистори R2 і R3 — вони обмежують струм до безпечного для деталей випрямлювача значення.

Через 1...2 секунди, після того як зарядиться конденсатор С1 і на пряження на реле К1 зросте до величини, при якій воно спрацює і своїми контактами К1.1 і К1.2 зашунтирує обмежувальні резистори R2, R3.

В пристрої можна використовувати будь-яке реле з напругою спрацьовування меншим, ніж діє на виході випрямлювача, а резистор R1 підбирається таким, щоб на ньому падало "зайве" напруження. Контакти реле повинні бути розраховані на діючий в ланцюгах живлення підсилювача максимальний струм. У схемі застосовано реле РЭС47 РФ4.500.407-00 (РФ4.500.407-07 або ін.) з номінальним робочим напруженням 27 В (опір обмотки 650 Ом; струм, що комутується контактами, може бути до 3 А). Фактично реле спрацьовує вже при 16...17 В, а резистор R1 обраний величиною 1 кОм, при цьому напруга на реле буде 19...20 В.

Конденсатор С1 типу К50-29-25В або К50-35-25В. Резистори R1 типу МЛТ-2, R2 і R3 типу С5-35В-10 (ПЕВ-10) або аналогічні. Величина номіналів резисторів R2, R3 залежить від струму навантаження, і їх опір може бути значно зменшено.

Рис. 1.8

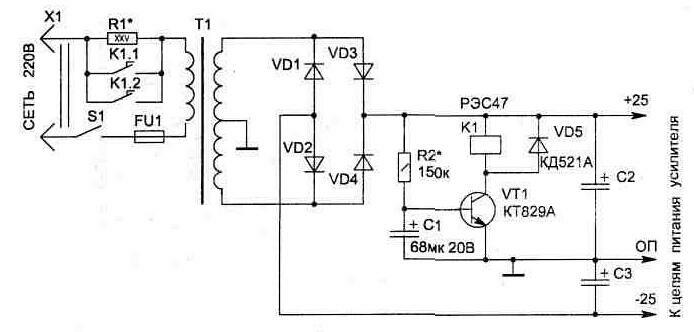

Друга схема, наведена на рис. 1.8, виконує ту ж саму задачу, але дозволяє зменшити габарити пристрою за рахунок використання часу задаючого конденсатора С1 меншої ємності. Транзистор VT1 вмикає реле К1 із затримкою, після того як зарядиться конденсатор С1 (типу К53-1А). Схема дозволяє також замість комутації вторинних ланцюгів забезпечувати ступінчасту подачу напруги на первинну обмотку. У цьому випадку можна використовувати реле тільки з однією групою контактів.

Величина опору R1 (ПЕВ-25) залежить від потужності навантаження і вибирається так, щоб напруга у вторинній обмотці трансформатора складала 70 відсотків від номінального значення при увімкненому резисторі (47...300 Ом).

Налаштування схеми полягає в установці часу затримки ввімкнення реле підбором номіналу резистора R2, а також виборі R1.

Наведені схеми можна використовувати при виготовленні нового підсилювача або ж при модернізації вже існуючих, в тому числі і промислового виготовлення.

Порівняно з аналогічними за призначенням пристроями для двоступеневої подачі напруги живлення, наведеними в різних журналах, описані тут — найпростіші.
