Кухонний таймер на ATMega8

Цей пристрій буде корисний будь-якій людині, якій доводиться постійно готувати, і надійно захистить вашу кухню від надмірної кількості диму. Цей прилад, як випливає з назви - кухонний таймер. Він призначений для відліку інтервалів при приготуванні різних страв. Таймер має кілька клавіш, за допомогою яких можна легко встановити час від 1 хвилини до 99 годин. Зворотний відлік починається автоматично через 3 секунди після встановлення часу. Завдяки гучному сигналізатору ви точно почуєте, коли страва готова. Пристрій зібрано на основі мікроконтролера ATMega8.

Опис конструкції

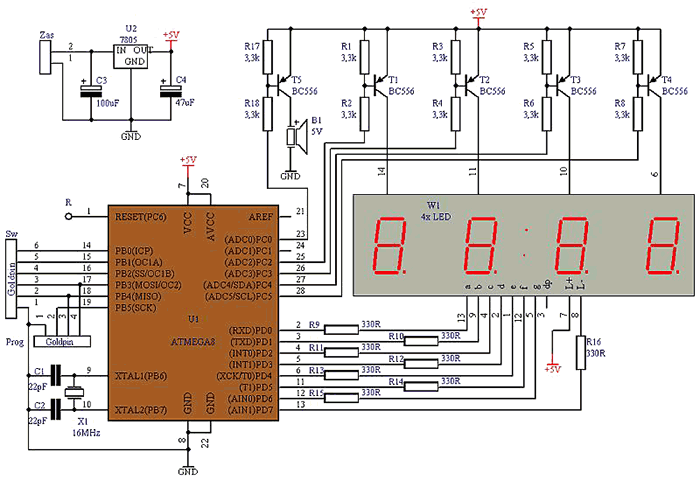

Серцем пристрою є мікроконтролер U1 (ATMega8) з кварцовим резонатором X1 (16 МГц) і обв'язкою з двох конденсаторів C1 (22 пФ) та C2 (22 пФ). Стабілізатор U2 (7805) з обв'язкою з конденсаторів C3 (100 мкФ) та C4 (47 мкФ) стабілізує напругу живлення 5В, необхідну для коректної роботи мікроконтролера та пов'язаних компонентів. На роз'єм Zas подається напруга 7-12В. Якщо у вас є блок живлення з напругою 5-6В, можна виключити з схеми стабілізатор напруги. Зуммер B1 та аноди дисплея W1 управляються транзисторами T1 - T5 (BC556), з обв'язкою з резисторів R1 - R8 (3.3 кОм), R17 (3.3 кОм) та R18 (3.3 кОм). Резистори R9 - R16 (330 Ом) обмежують струм через сегменти дисплея. Роз'єм Prog та один вивід R використовуються для підключення програматора. Клавіатура таймера підключена до роз'єму Sw.

Виготовлення

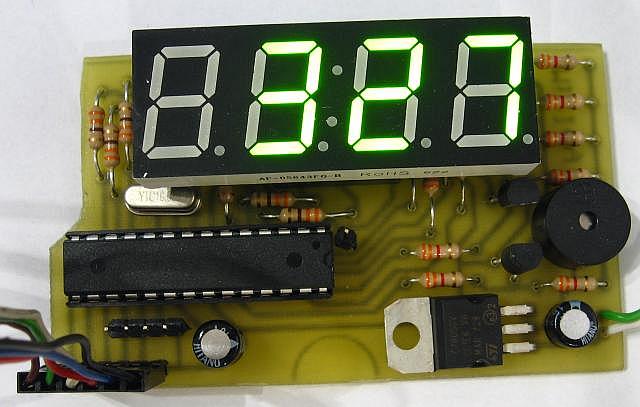

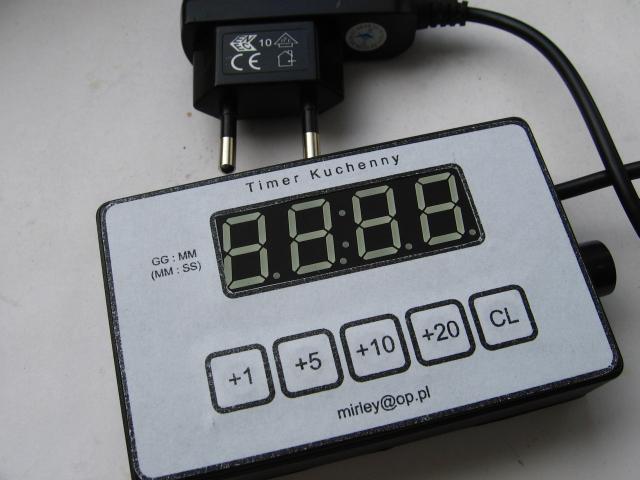

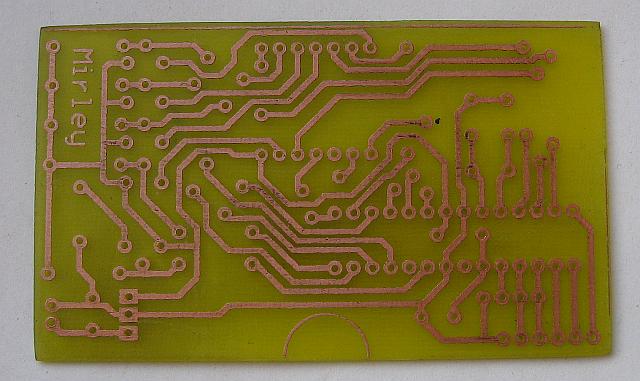

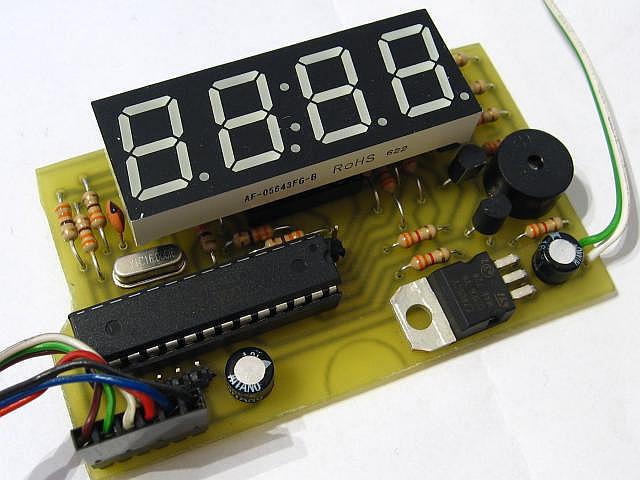

Малюнок друкованої плати для пристрою є в архіві в кінці статті. Установка деталей починається з пайки двох перемичок. Потім встановлюються всі резистори та інші елементи в порядку від меншого до більшого. Кварц X1 повинен бути "низьким" - він встановлюється під дисплей - в іншому випадку він просто не вміститься туди. Зуммер B1 можна припаяти на плату, як це показано на фотографіях, але пізніше з'ясувалося, що після закриття корпусу звук занадто тихий (незважаючи на отвори, просвердлені в корпусі). Краще приклеїти зуммер на одну з боків корпусу (так, як це показано на останньому фото), і з'єднати проводами з платою. Клавіатура складається з 5 кнопок без фіксації 12х12мм безпосередньо на лицевій частині корпусу, так що їх толкателі знаходяться трохи вище поверхні корпусу. Для цього пристрою в якості блоку живлення добре використовувати зарядний пристрій для телефону, через його невелику вагу та розміри.
