ІК пульт ДУ для дзеркальної фотокамери Nikon на MSP430
Кілька років тому я придбав цифровий дзеркальний фотоапарат Nikon D3000. І під час однієї з нічних зйомок мені знадобився ІК пульт управління. Я обійшов магазини фототехніки, але ціна на такі пульти виявилася великою. Тому замовив пульт з Китаю, але оскільки посилка йшла довго, я все ж зробив саморобний пульт на MSP430.

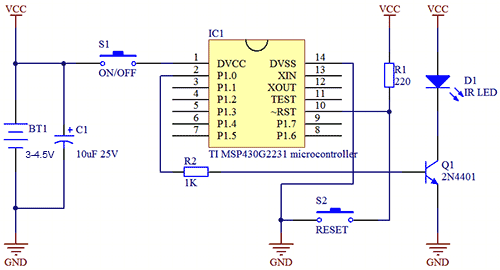

Принципова схема пульта:
Схема дуже проста і побудована на недорогому мікроконтролері MSP430G2231 (Datasheet PDF)

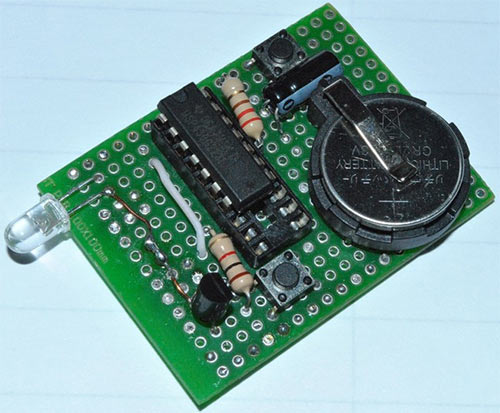

Фото готового ІК-пульта на макетці:
Налаштування не потребує, єдиний рада - використовуйте якісні кнопки, а то я витратив півгодини свого часу на налагодження через поганий контакт кнопки...
Список радіоелементів
| Обозначення | Тип | Номінал | Кількість | Примітка | ||
|---|---|---|---|---|---|---|
| IC1 | МК MSP430 |
MSP430G2231
|
1 | |||
| Q1 | Біполярний транзистор |
2N4401
|
1 | |||
| D1 | Світлодіод | 1 | ||||
| C1 | Електролітичний конденсатор | 10мкФ 25В | 1 | |||
| R1 | Резистор |
220 Ом
|
1 | |||
| R2 | Резистор |
1 кОм
|
1 | |||
| BT1 | Елемент живлення | 3-4.5В | 1 | |||
| S1, S2 | Кнопка | Баз фіксації | 2 | |||
Прикріплені файли:
- IR_Remote_MSP430.c (1 Кб)
