Фото реле

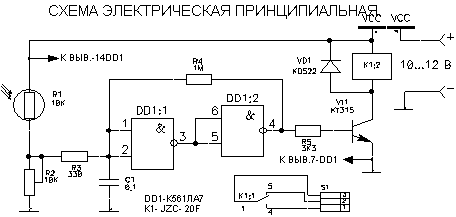

Пристрій реагує на зміну освітленості та дозволяє вмикати/вимикати різні прилади. Сумарна потужність навантаження - 120Вт. Uпит.= 10...12В.
Список радіоелементів
| Позначення | Тип | Номінал | Кількість | Примітка |
|---|---|---|---|---|
| DD1 | Логічна ІС |
К561ЛА7
|
1 | |
| VT1 | Біполярний транзистор |
КТ315Б
|
1 | |
| VD1 | Діод |
КД522Б
|
1 | |
| С1 | Конденсатор | 0.1 мкФ | 1 | |
| R1 | Фоторезистор | 10 кОм | 1 | |
| R2 | Потенціометр | 10 кОм | 1 | |
| R3 | Резистор |
330 Ом
|
1 | |
| R4 | Резистор |
1 МОм
|
1 | |
| R5 | Резистор |
3.3 кОм
|
1 | |
| К1 | Реле | JZC-20F | 1 | |
| S1 | Роз'єм для комутації навантаження | 1 | ||
| Блок живлення | 10-12 В | 1 |
