Автоматичне вимкнення підсилювача

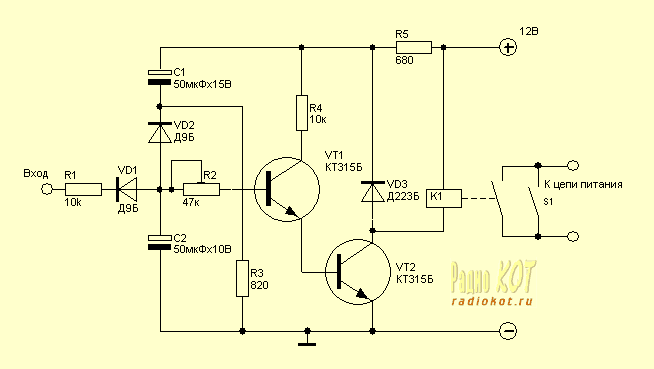

Власне кажучи, не тільки підсилювача. Схема, наведена нижче, дозволяє автоматично відключати від мережі будь-який звуковідтворювальний пристрій при відсутності на виході звуку протягом певного часу.

Схема живиться від внутрішнього блоку живлення пристрою. Кнопкою S1 відбувається вмикання. Заряджаються обидва конденсатори, транзистори відкриваються, і реле своїми контактами блокують кнопку, залишаючи, таким чином, пристрій у включеному стані. Далі, звуковий сигнал з виходу підсилювача або чого там у вас є подається на вхід транзистора VT1 і не дозволяє йому закритися. При відсутності сигналу на виході, конденсатори розряджаються, транзистори закриваються, і реле обесточує навантаження.

Часова затримка вимкнення залежить від ємності конденсаторів С1 і С2, а також резистора R3. Чим більше це все, тим довше буде залишатися включеним пристрій при відсутності яких-небудь ознак життя на виході.

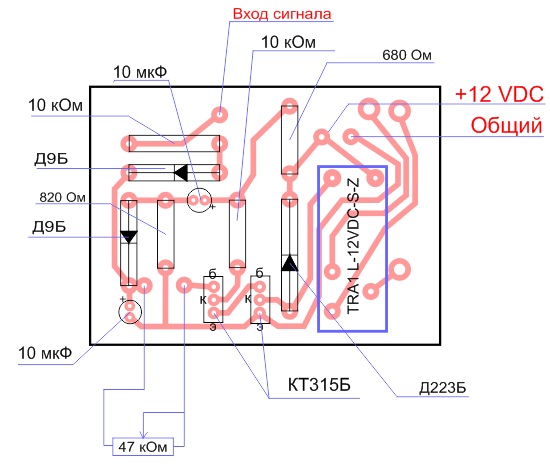

Завантажити друковану плату у форматі Corel Draw (Придав: DEn1008)

Джерело: www.radiokot.ru
