Автоматичне вимкнення 220 AC навантаження на таймері 555

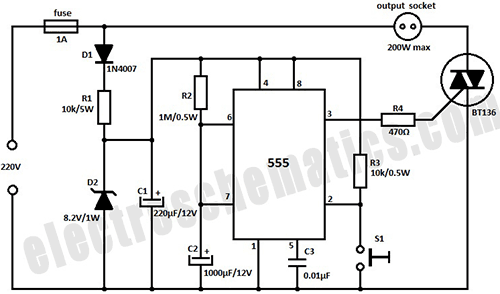

Ниженаведена схема забезпечує автоматичне відключення навантаження від мережі змінного струму 220В по закінченню 20 хвилин часу. Основою схеми є широко поширений 555 таймер, що працює в моностабільному режимі. Запуск таймера починається після короткочасного натискання кнопки S1.

Навантаження відключається за допомогою симістора, після того, як конденсатор С2 зарядиться приблизно до 2/3 від напруги живлення. Цей час становить приблизно 20 хвилин. Змінюючи ємність, можна зменшувати або збільшувати час спрацьовування. Конденсатор С2 повинен мати малий струм витоку, інакше він може ніколи не зарядитися до потрібного значення, і вимкнення не спрацює. Живлення мікросхеми 555 таймера здійснюється за допомогою однополуперіодного випрямляча (діод D1), баластного резистора R1, стабілітрона D2 та згладжуючого конденсатора С1.
