Акустичне реле-2
Вашему вниманию представляю акустическое реле. Эта схема довольно проста даже для начинающих, в ней всего одна микросхема, один транзистор, несколько кондеров, резисторов и два реле. Всё началось с того, что у меня на даче висит светильник на стене, и когда я поднимаюсь к себе на 2 этаж поздним вечером, трудно в темноте включить этот светильник, пока до него дойдешь :-). Исходя из этого, мне в голову пришла идея собрать такую штуку, которая включала бы свет при хлопке, а при втором хлопке выключала.
Эту схему я придумал не сам, а просто состыковал две конструкции в одну. Получилось довольно компактно! И я решил запихнуть моё творение прямо в светильник , а точнее туда, где раньше была электроника этого светильника. Там был регулятор яркости лампы, а теперь акустическое реле. Кто не понял что это за светильник см. рисунок :

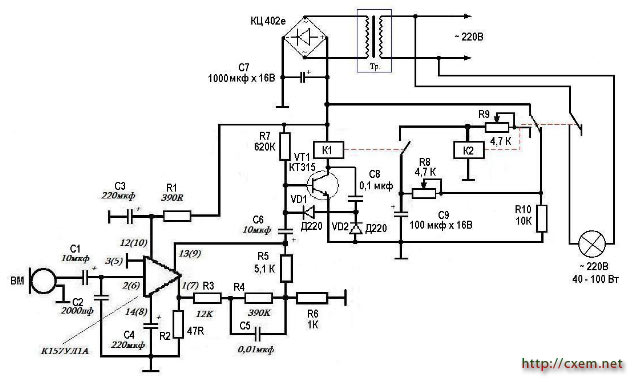

Принцип работы реле: Начнём с того момента, когда в микрофоне раздался звуковой сигнал. Микрофон, являясь датчиком прибора преобразовал звук хлопка в эл. сигнал, который поступает через конденсатор С1 на вход микросхемы К157УЛ1А, которая является предварительным усилителем. Далее усиленный сигнал с микросхемы поступает через конденсатор С6 на каскад, собранный на транзисторе VT1. Он одновременно является усилителем переменного напряжения и усилителем постоянного тока. С коллектора транзистора VT1 сигнал поступает на реле К1, которое включается, но ненадолго, это зависит от продолжительности звукового сигнала. Этого времени хватает , чтобы контакты реле К1 замкнувшись, подали сигнал на триггер, выполненный на реле К2. Когда триггер включается, срабатывает реле К2, которое одними контактами включает нагрузку, а другими управляет триггером. Правильная работа триггера достигается подбором сопротивления резисторов R8 и R9.
Настройка акустического реле: При первом хлопке лампа должна зажигаться, а при втором гаснуть. Если она при хлопке зажигается, а после него сразу гаснет, значит протекающий через резистор R9 и обмотку реле К2 ток ниже тока отпускания. В этом случае нужно покрутить переменный резистор R9. Может наблюдаться и такое: лампа включается, но не выключается. Это свидетельствует о том, что протекающий через резистор R8 и обмотку реле К2 ток выше тока отпускания, и он удерживает якорь реле. Значит нужно покрутить резистор R8.
Автор: (Дмитрий)
Список радиоэлементов
Обозначение | Тип | Номинал | Количество | Примечание |
---|---|---|---|---|
Микросхема | К157УЛ1А | 1 | ||
VT1 | Биполярный транзистор |
КТ315Б
|
1 | |
VD1, VD2 | Диод |
Д220
|
2 | |
Диодный мост |
КЦ402Е
|
1 | ||
С1, С6 | Электролитический конденсатор | 10 мкФ | 2 | |
С2 | Конденсатор | 2000 пФ | 1 | |
С3, С4 | Электролитический конденсатор | 220 мкФ | 2 | |
С5 | Конденсатор | 0.01 мкФ | 1 | |
С7 | Электролитический конденсатор | 1000 мкФ 16 В | 1 | |
С8 | Конденсатор | 0.1 мкФ | 1 | |
С9 | Электролитический конденсатор | 100 мкФ 16 В | 1 | |
R1 | Резистор |
390 Ом
|
1 | |
R2 | Резистор |
47 Ом
|
1 | |
R3 | Резистор |
12 кОм
|
1 | |
R4 | Резистор |
390 кОм
|
1 | |
R5 | Резистор |
5.1 кОм
|
1 | |
R6 | Резистор |
1 кОм
|
1 | |
R7 | Резистор |
620 кОм
|
1 | |
R8, R9 | Переменный резистор | 4.7 кОм | 2 | |
R10 | Резистор |
10 кОм
|
1 | |
ВМ | Микрофон | 1 | ||
К1, К2 | Реле | 2 | ||
Тр | Трансформатор | 1 | ||
Лампочка | 220 В 40 - 100 Вт | 1 |
