Акустичне реле

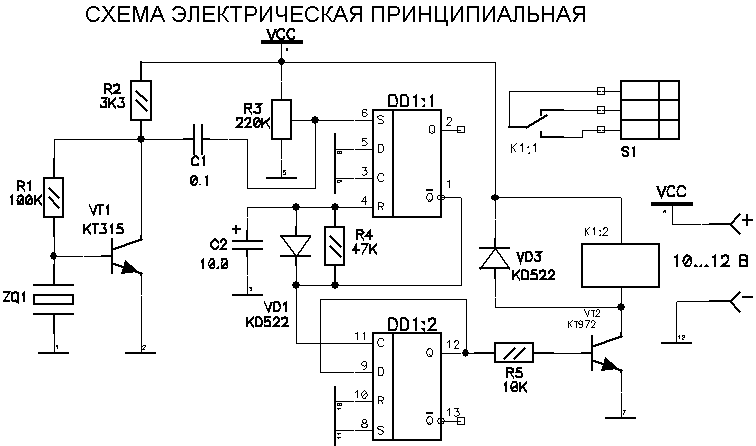

Устройство реагирует на звук (хлопок, стук и пр.) и позволяет включать/выключать различные приборы. Суммарная мощность нагрузки - 120Вт. Uпит.= 10...12В.
Микросхема DD1: К561ТМ2. Реле можно использовать РЭС9 (круглое) на 12 вольт. В качестве пьезоэлемента можно использовать ЗП-22 или электретный микрофон от магнитолы.
Источник: r-ks.ru
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | ||
|---|---|---|---|---|---|---|
| DD1 | Микросхема | К561ТМ2 | 1 | |||
| VT1 | Биполярный транзистор |
КТ315А
|
1 | |||
| VT2 | Биполярный транзистор |
КТ972А
|
1 | |||
| VD1, VD3 | Диод |
КД522А
|
2 | |||
| С1 | Конденсатор | 0.1 мкФ | 1 | |||
| С2 | Электролитический конденсатор | 10 мкФ | 1 | |||
| R1 | Резистор |
100 кОм
|
1 | |||
| R2 | Резистор |
3.3 кОм
|
1 | |||
| R3 | Подстроечный резистор | 220 кОм | 1 | |||
| R4 | Резистор |
47 кОм
|
1 | |||
| R5 | Резистор |
10 кОм
|
1 | |||
| К1 | Реле | РЭС9 | 1 | |||
| ZQ1 | Пьезоизлучатель | 1 | ||||
| S1 | Разъем | 1 | ||||
