Запуск лампи денного світла без стартера

Широко використовувані люмінесцентні лампи не позбавлені недоліків: під час їх роботи прослуховується гудіння дроселя, у системі живлення є стартер, який ненадійний у роботі, і найбільше — лампа має нитку розжарювання, яка може перегоріти, через що лампу доводиться замінювати новою.

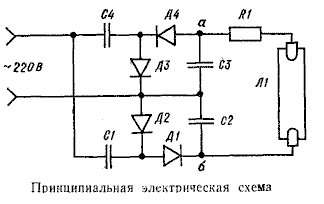

На малюнку показана схема, яка дозволяє усунути перераховані недоліки. Немає звичного гудіння, лампа загоряється миттєво, відсутній ненадійний стартер, і, що найголовніше, можна використовувати лампу з перегорілою ниткою розжарювання.

Конденсатори С1, С4 повинні бути паперовими, з робочою напругою в 1,5 рази більше живлячої напруги. Конденсатори С2, СЗ бажано, щоб були слюдяними. Резистор R1 обов'язково проволочний, за потужністю лампи, зазначеної в таблиці.

Діоди Д2, ДЗ і конденсатори С1, С4 представляють двопівперіодний випрямляч з подвоєнням напруги. Величини ємностей С1, С4 визначають робочу напругу лампи Л1 (чим більша ємність, тим більша напруга на електродах лампи Л1). У момент увімкнення напруга в точках а і б досягає 600 В, яке прикладається до електродів лампи Л1. У момент запалювання лампи Л1 напруга в точках а і б зменшується і забезпечує нормальну роботу лампи Л1, розрахованої на напругу 220 В.
Застосування діодів Д1, Д4 і конденсаторів С2, С3 підвищує напругу до 900 В, що забезпечує надійне запалювання лампи в момент увімкнення. Конденсатори С2, С3 одночасно сприяють подавленню радіоперешкод.
Лампа Л1 може працювати без Д1, Д4, С2, С3, але при цьому надійність увімкнення зменшується.

Дані елементів схеми в залежності від потужності люмінесцентних ламп наведені в таблиці.

"300 практичних порад", М.,1986р.
