Світильник з згорілої люмінесцентної лампи

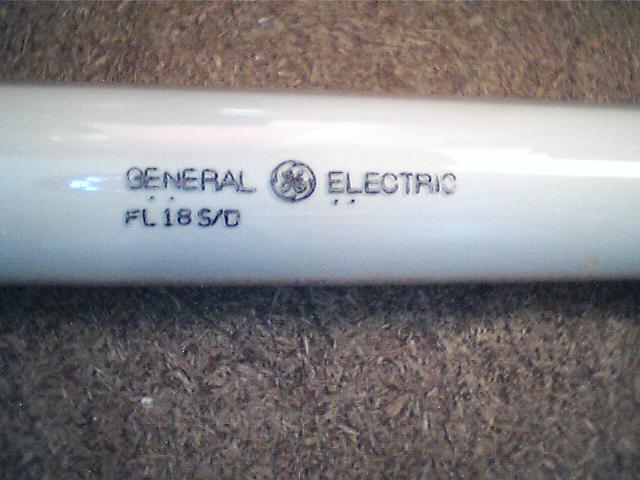

Наводив восени в гаражі порядок і знайшов три старі згорілі люмінесцентні лампи. Маркування - FL18S/D (рис.1), довжина близько 60 см, діаметр 26 мм. У однієї вже люмінофор почав обсипатися всередині трубки, а дві зовнішньо ще цілі. Вирішив згадати молодість і зробити світильник для гаражного верстака, запалюючи лампу від випрямляча-удвоювача мережевої напруги 220 В.

Рис.1

Схему цю зустрічав у журналах «Юний технік» і «Рибальство та риболовство» в розділі про акваріуми – раніше було набагато простіше знайти згорілу лампу і спаяти чотири діоди Д7Ж з двома конденсаторами МБМ 0,1мкФ (рис.2), ніж шукати дросель, стартер і лампу з цілими нитками (є подібна схема і на сайті). В якості баласту, що бере на себе надлишки напруги після запалювання люмінесцентної лампи, використана звичайна лампа розжарювання. Від опору її нитки залежить яскравість світіння люмінесцентної лампи.

Рис.2

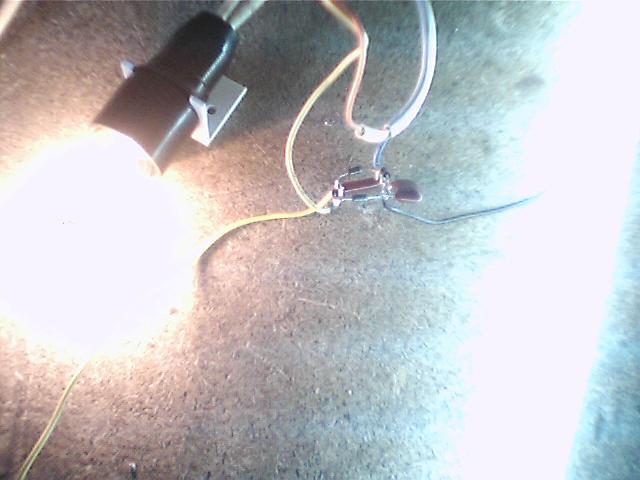

Спочатку, звичайно, треба перевірити лампи на можливість роботи в такій схемі. Навісним монтажем був спаяний міст з діодів 1N4006, до нього підпаяні плівкові конденсатори МРП 0,1 мкФ 400 В і розведена вся інша комутація. Лампу розжарювання поставив потужністю 40 Вт. Перша ж трубка засвітилася без проблем (рис.3), друга зовнішньо ціла не захотіла працювати, зате та, що була відбраковувана через обсипання люмінофора, теж засвітилася, але тільки після заміни 40-ватної лампи розжарювання на 60-ватну.

Рис.3

Так, добре, тепер справа за корпусом. Світильник планував поставити в гаражі над верстаком, тому корпус потрібен міцний і бажано такий, щоб закривав лампи зверху і спереду від випадкового удару – гараж, все-таки…

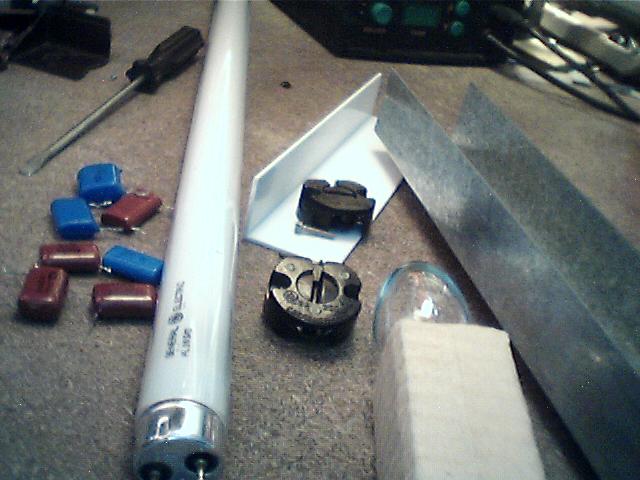

Порившись в обрізках, що залишилися від різних будівельних ремонтів, знайшов шматок металевого профілю достатньої довжини і шириною-глибиною 49х39 мм (стандарт, напевно, «50х40»). Приблизно те, що треба, хоча шкода, що він вузький – був би широкий, можна було б обидві робочі лампи закріпити. Проте, ні, не шкода – все одно гнізд для установки люмінесцентної лампи тільки два (рис.4).

Рис.4

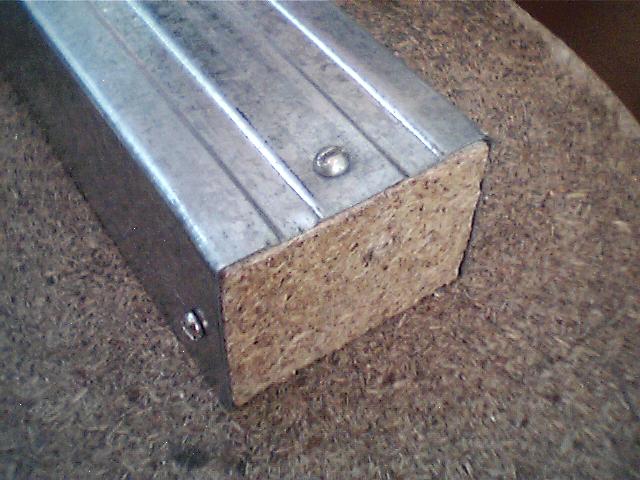

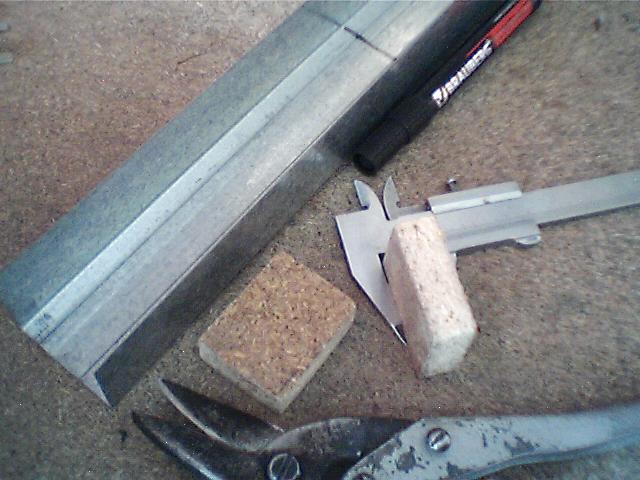

Приблизно уявивши, де, що і як буде розташовуватися всередині «профілю», виявилося, що його довжина надлишкова і навіть якщо встановлювати додатковий патрон для лампи розжарювання, достатньо довжини 1,05-1,1 метра. Відрізаю зайві частини, а також випилюю з 16-міліметрової плити ДСП два прямокутники розмірами 48х37 мм для установки їх в торцях короба (рис.5 і рис.6).

Рис.5

Рис.6

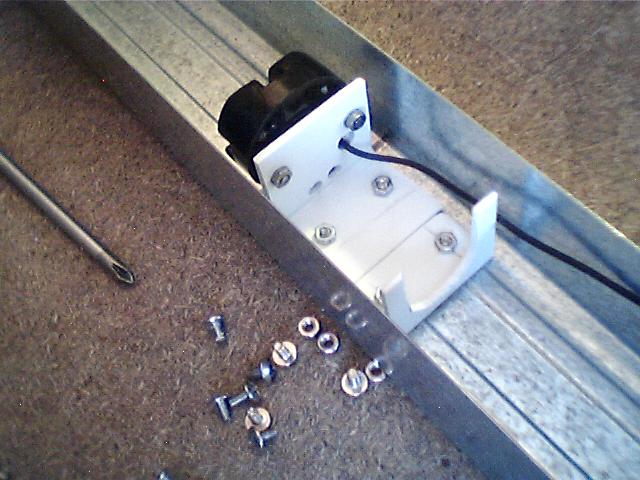

Потім установка всіх гнізд і патронів для ламп на куточках з пластику (теж залишки від ремонту) і кріплення їх «по місцю» гвинтами і гайками на 3 мм (рис.7)

Рис.7

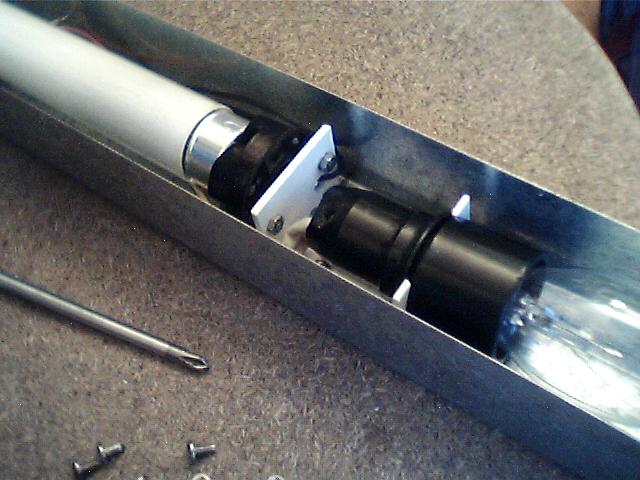

На рис.8 видно, як це виглядає з лампами, а на рис.9 показано, як виглядають головки гвинтів з зворотного боку «профілю» - вони майже не виступають і при необхідності, зверху можна прикріпити дерев'яний брусок.

Рис.8

Рис.9

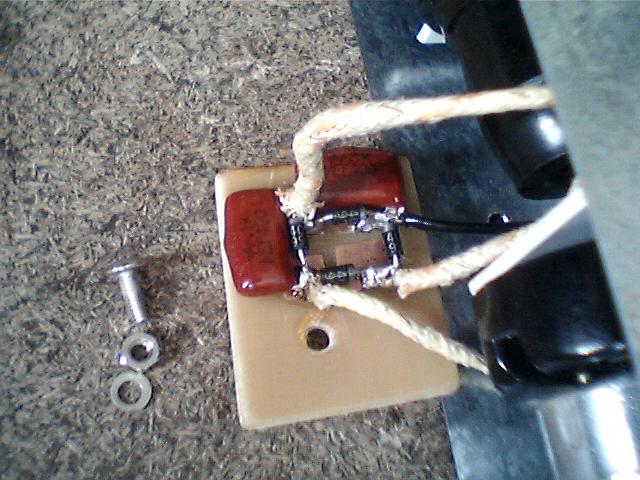

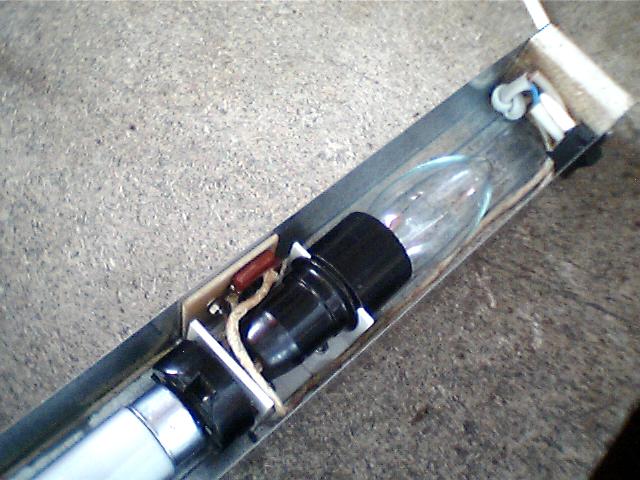

Діоди з конденсаторами розпайні на кусці одностороннього фольгованого склотекстоліту з залишеними на ньому чотирма ділянками фольги (рис.10). Кріпиться ця «плата» до задньої стінки «профілю» за допомогою гвинта М3 (рис.11). На передній стінці встановлений мережевий вимикач. Електрична розводка виконана ізольованим проводом в додатковій тканинній ізоляції – назву не знаю, провод знайшов, як ви вже здогадуєтеся, тут же в гаражі. Мережевий провод заходить через отвір в бічній вставці біля вимикача - видно в верхньому правому куті на малюнку 11.

Рис.10

Рис.11

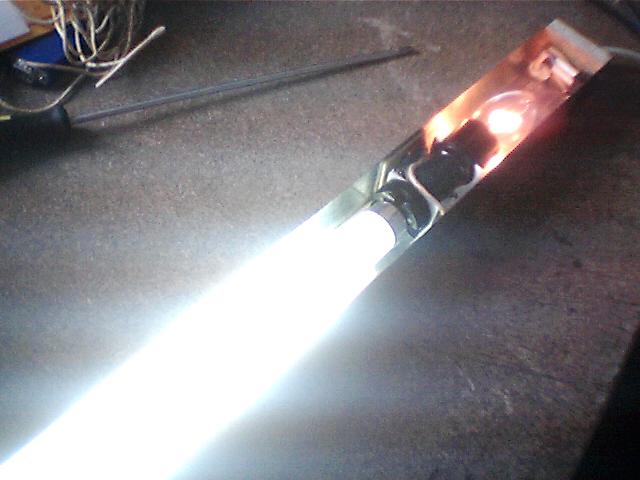

Електронна схема світильника в налаштуванні не потребує, якщо ж він не завжди одразу загоряється після вмикання, можна доторкнутися або провести рукою по поверхні люмінесцентної лампи. Якщо здається, що лампа розжарювання світить надмірно яскраво і при цьому ще нагріває корпус, то можна спробувати замінити її на більш потужну – при цьому вона буде світити більш тьмяно (рис.12), а люмінесцентна яскравіше, але у останньої при цьому зменшиться термін служби (якщо, звичайно, можна говорити про «термін служби» лампи з перегорілою ниткою).

Рис.12

Була ще перевірена лампа ЛБ-15 1984 року випуску, знайдена вдома, але вона не захотіла працювати ні при яких умовах. Зате був проведений такий експеримент – світильник з лампою FL18S/D був підключений до мережі 220 В через ЛАТР і після його запалювання напруга живлення була зменшена приблизно до 100 В. При цьому лампа розжарювання сильно потьмяніла, а люмінесцентна лампа світла майже без змін - досить хороша властивість для застосування в гаражі, де напруга 220 В дуже нестабільна.

Андрій Гольцов, м. Іскітим
