Світлодіодне освітлення своїми руками

Ідея перейти на світлодіодне освітлення існувала давно, але ще нещодавно світлодіоди коштували дуже дорого, а витрачати величезні гроші та економити на освітленні якось не хотілося.

Але китайські виробники знову на вершині, і зовсім недавно завалили ринок величезною кількістю світлодіодних ламп і світильників на будь-який смак. Таким чином, у магазинах з'явилися світлодіодні лампи будь-якої потужності, правда, ціна не мала, наприклад, лампа, точніше модуль на 5 Ватт, коштує 1000 рублів, натомість ви зможете заощадити на електроенергії, оскільки освітлення 5 Ваттного модуля відповідає 70 Ваттам лампи розжарювання.

Для того, щоб повноцінно освітити кімнату на 40 кв.м, було витрачено всього 1000 рублів. Справа в тому, що в магазинах всього за 110 рублів можна знайти світлодіодну лампу на 3 Ватти, живиться така лампа безпосередньо від мережі. Всередині лампи вбудований мініатюрний блок живлення на 12 Вольт, споживання з мережі 4 Вати. Сама лампа складається з 3-х надяскравих світлодіодів з потужністю 1 Ватт кожен. Недолік у тому, що лампи оснащені оптичною системою, яка фокусує світловий потік в одну точку.

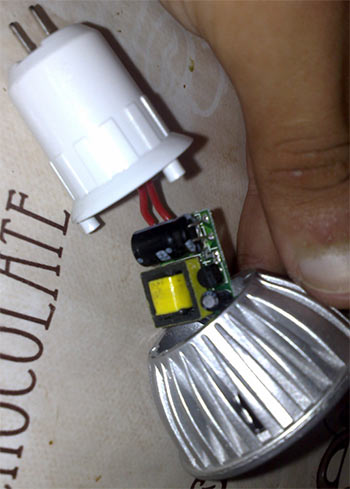

Були придбані дві такі лампи і в той же день розібрані для переробки.
Самі світлодіоди встановлені на круглому платі, з'єднані послідовно, оскільки напруга вбудованого блоку живлення 12 Вольт. Блок живлення жахливо перегрівається, але не лякайтеся, це норма.

Мета переробки лампи полягає в наступному - позбутися від оптики, а плату зі світлодіодами встановити на більший теплоотвід з метою збільшення терміну їх служби шляхом збільшення теплоприймальної поверхні, адже теплота впливає на багато параметрів (з часом зменшується яскравість світлодіода, також змінюється первісний колір).

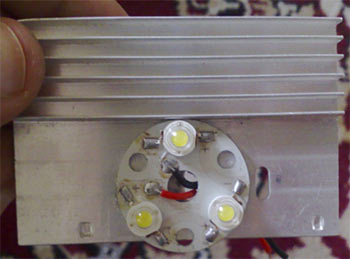

Теплоотводи використовувалися від комп'ютерних блоків живлення, на платі зі світлодіодами вже є термопаста, плату потрібно закріпити на теплоотводі та зафіксувати супер-клеєм або клеєм момент.
Після переробки було вирішено поставити ще один світлодіодний світильник, окрім двох наявних. Для цього в інтернет-магазині (китайського виробника) були замовлені 70 білих, надяскравих світлодіодів (5мм), після чого була виготовлена плата для їх монтажу.

Процес монтажу займає всього півгодини, а паяти світлодіоди - одне задоволення!

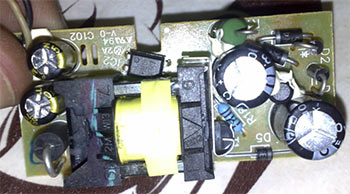

Після закінчення робіт були виміряні параметри світлодіодного модуля. В якості блоку живлення використовувалося зарядний пристрій (оригінальне) для мобільних телефонів марки Нокія, який забезпечує потрібні параметри для живлення модуля. Зарядний пристрій забезпечує струм до 850 мА при напрузі 6.5 Вольт, тому пристрій доповнено обмежувальним резистором 2 Ом (1 Ватт). Також був замінений випрямляючий діод, оскільки він перегрівався, діод буквально будь-який випрямляючий або імпульсний на 5 - 10 Ампер (зручно використовувати імпортні діоди Шотткі з блоків живлення MBR745 або аналогічні)

В якості відбивача для світлодіодного модуля використовувалася алюмінієва пластина 20х13х2, на пластинці за допомогою дрелі були просвердлені отвори для світлодіодів, окрім цього пластина грає роль теплоотводя. Думаю, немає необхідності наводити схему підключення світлодіодів, з друкованої плати все вже зрозуміло, всі світлодіоди підключені паралельно, як вже говорилося.

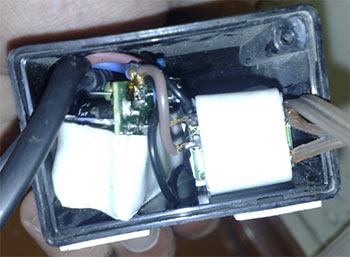

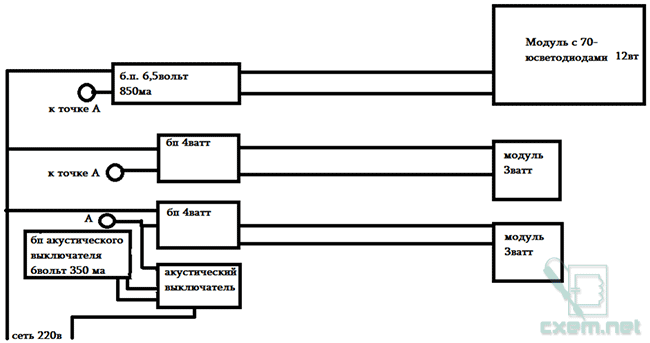

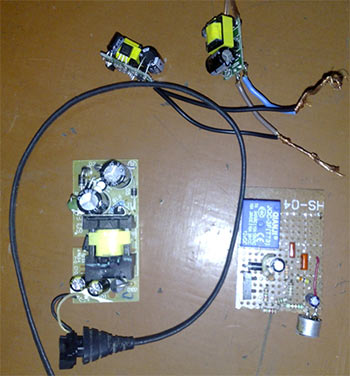

Потім всі 3 блоки живлення були ізольовані один від одного, поміщені в пластикову коробочку. У коробці окремий блок живлення, який призначений для роботи саморобного акустичного вимикача, реле вимикача керує живленням світлодіодів. Усі модулі підключені паралельним чином один до одного.

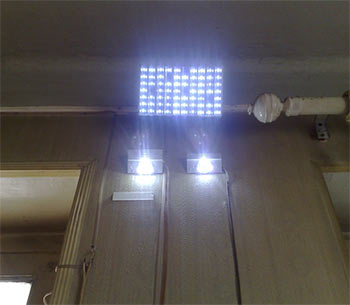

Сумарне споживання всіх світлодіодів з мережі складає 18 Ватт, натомість освітлення рівномірно 120 Ваттної лампи розжарювання, до того ж світлодіоди мають тривалий термін служби (30.000 годин, якщо вірити виробнику).
