Створення системи освітлення для лялькових будинків

При будівництві лялькових будиночків для музею ляльок виникає необхідність підключати різні електричні прилади, в основному це освітлювальні прилади, але бувають і всякі електронні вироби.

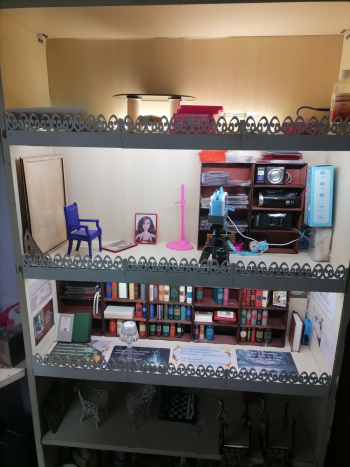

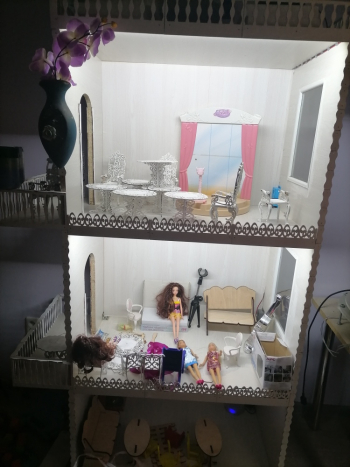

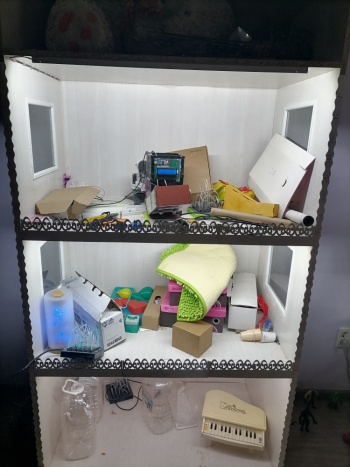

В основному потрібно живлення 5 і 12 В. Будиночки використовуються багатоповерхові, наприклад:

Список підключення для кожного поверху не передбачити, тому було вирішено на кожному поверсі мати "розеточний" блок - 2 розетки на 5В і 2 розетки на 12В.

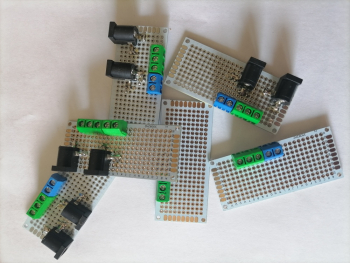

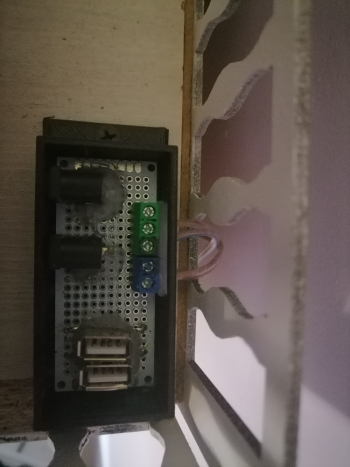

Для 5В використовуються USB-роз'єми, для 12В - гніздо 5x2.5, розведені на макетних платах 5х7, для підключення вхідного живлення клеми винтові.

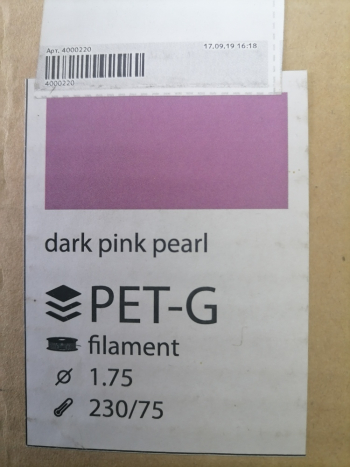

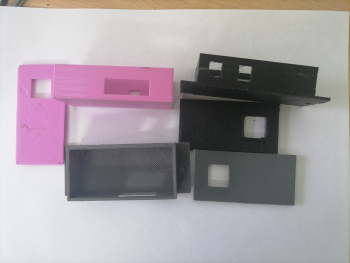

На 3d-принтері були надруковані коробки різного кольору 76х38 мм з кришкою. Матеріал пластик PET-G.

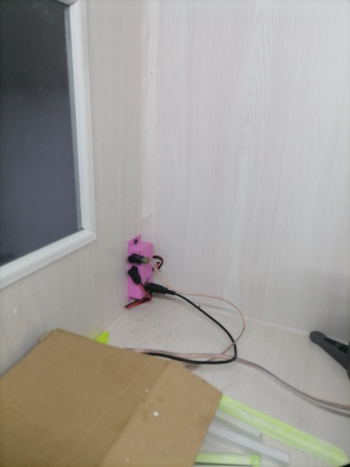

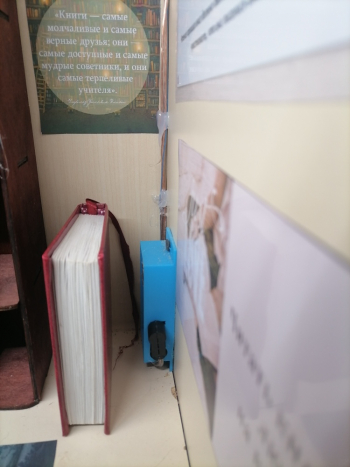

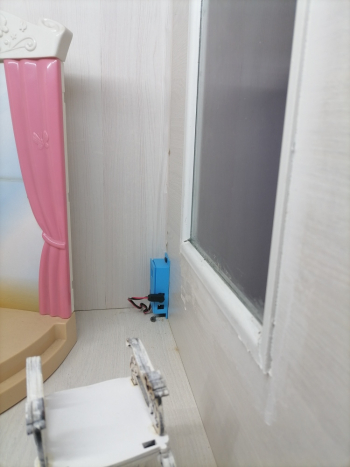

Кріплення розеток у правому або лівому нижньому куті.

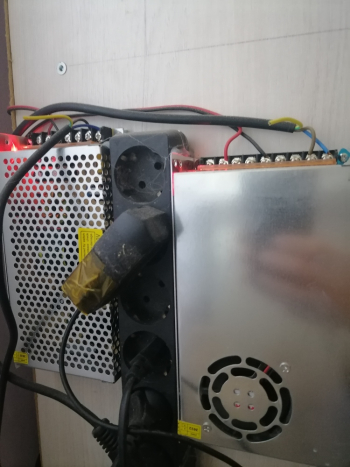

Загальне живлення - блоки живлення jazz way 12В 21А і SOMPOM 5В 10А , розташовані на бічних стінках. Тут же й мережевий фільтр на кілька розеток.

Блоки живлення були взяті з запасом, оскільки передбачити і розрахувати споживання важко, адже невідомо які додаткові вироби будуть встановлені.

Є варіант використання розумного мережевого фільтра (наприклад, Digma DiPlug Strip 40) для вмикання/вимикання освітлення всього будиночка з "Аліси".

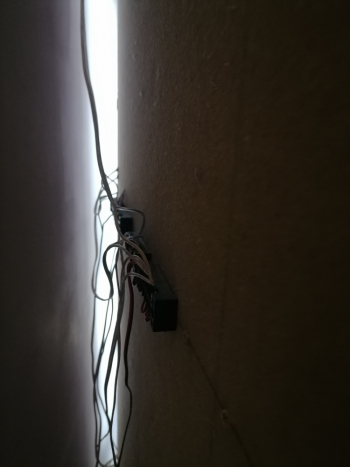

З загального живлення розводка на задню стіну - розподільчі рейки. Звідти до розеток.

В результаті виходить більш зручно і практично.
