Схема живлення високовольтних ламп денного світла від акумуляторної батареї

Ця схема є перетворювачем напруги типу блокінг-генератора. Вона збуджується завдяки зворотному зв'язку між колекторною та базовою ланцюгами транзистора через відповідні обмотки трансформатора. Резистор R1 задає режим роботи транзистора.

Після увімкнення вимикача SA1 у верхній обмотці трансформатора з'являється імпульсна висока напруга, яка надходить на люмінесцентну лампу. Під впливом ударної іонізації газу лампа починає світитися. Причому світитиме навіть лампа з перегорілою ниткою (або нитками) накалу, але потужністю не більш ніж 20 Вт, і не надто зношена.

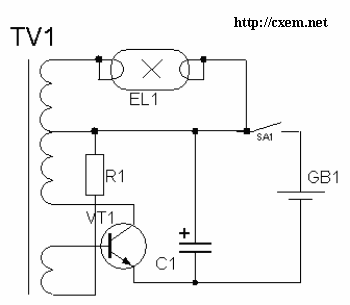

Рисунок 1

Пристрій

Трансформатор — строчний ТВС-110ЛА від чорно-білого телевізора. Його потрібно доопрацювати: розібрати, зняти високовольтну обмотку та панельку кенотрону, а щоб трансформатор не "свистів", перед складанням змазати кінці магнітопроводу клеєм. Транзистор — практично будь-який потужний кремнієвий структури n-p-п або p-n-р. У останньому варіанті потрібно змінити полярність підключення батареї та конденсатора. Транзистор необхідно закріпити на теплоотводі з площею поверхні 30...50 см² або притиснути до алюмінієвої планки трансформатора за допомогою скоби.

Батарея може складатися з чотирьох—шести гальванічних елементів 373 для варіанту туристичного походу. У разі автомобільної подорожі або в дачних умовах потрібно використовувати автомобільну або мотоциклетну акумуляторну батарею. Тоді можна обійтися без конденсатора.

R1-4,3 к
C1-500мкФ-16в
VT1-КТ805А

Перетворювач починає працювати практично одразу після вмикання. Бажану яскравість світіння лампи встановлюють підбором резистора. Однак надмірно зменшувати його опір для отримання більшої яскравості не має сенсу, оскільки зростає струм, споживаний від джерела живлення. Особливо це стосується варіанту живлення перетворювача від батареї гальванічних елементів.
