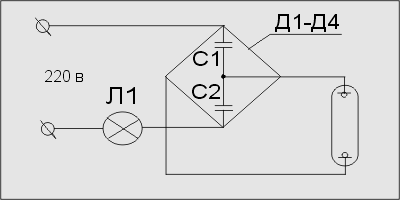

Схема живлення ламп денного світла

Ця схема не потребує наявності накальної спіралі в лампі

Л1 - 25Вт
С1, С2 - 0,1-1мкФ
Д1, Д2 - КЦ405 або будь-які аналогічні діоди та збірки.

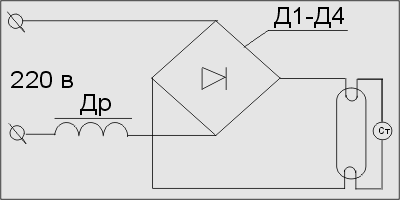

Друга схема

Ця схема підключення відрізняється від стандартної тим, що в ній додана діодна збірка, яка дозволяє позбутися ефекту мерехтіння лампи та зменшує час її запалювання.

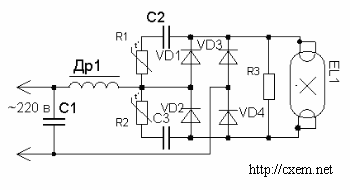

Третя схема

Більш перспективні - безстартерні пристрої запалювання, де нитки накалу за своїм прямим призначенням не використовуються, а виконують роль електродів газорозрядної лампи - на них подається напруга, необхідна для підпалу газу в лампі.

Ця схема розрахована для живлення ламп потужністю понад 40 Вт. Тут містковий випрямляч виконаний на діодах VD1-VD4. А "пускові" конденсатори C2, C3 заряджаються через терморезистори R1, R2 з позитивним температурним коефіцієнтом опору. Причому в один півперіод заряджається конденсатор С2 (через терморезистор R1 та діод VD3), а в іншій - С3 (через терморезистор R2 та діод VD4). Терморезистори обмежують струм зарядки конденсаторів. Оскільки конденсатори включені послідовно, напруга на лампі EL1 достатня для її запалювання.

Якщо терморезистори будуть у тепловому контакті з діодами моста, їх опір при нагріванні діодів зросте, що знизить струм зарядки.

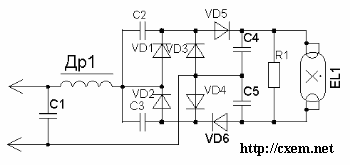

Цей варіант, на відміну від щойно розглянутого, дещо кращий для живлення потужних ламп, оскільки тут застосовано учетверення мережевої напруги.

Примітка
- Якщо ви зібрали схему і вона не працює, спробуйте змінити полярність стартера.
- Для полегшення підпалу лампи на один кінець її балона наклеюють кільцевий ободок з фольги, з'єднаний провідником з виводами протилежного кінця.
