Сенсорний вимикач підсвічування

Придбав я якось по випадку світлодіодну стрічку і зробив з неї підсвічування робочої зони на кухні. Дуже зручно, але виникла проблема з її включенням. До вимикача тягти проводи - ремонт зроблено. Пульт - не зручно, та й його ж на місці ніколи не буде. Тимчасово прикріпив знизу шафки за планку на двосторонній скотч прохідний вимикач, який на проводах кріпиться. Довго користувалися, але не зовсім зручно. Треба рукою за планкою його нащупати. Вирішив зробити сенсорний вимикач. Радіодеталей старих повно, комп'ютерні блоки живлення є. План був такий. Сенсор живиться від чергових +5В, і запускає блок живлення. Світлодіодна стрічка підключається до +12В.

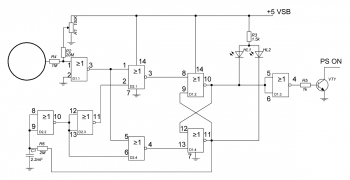

Намалював схемку:

Зібрав її на макетці і випробував. Фото не міг зробити, оскільки робив на роботі.

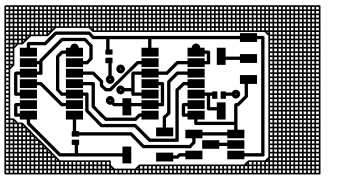

В AutoCAD'і розробив плату під поверхневий монтаж:

Конденсатор і 2 резистори використав SMD 0805. Світлодіод використав RGB з загальним анодом, можна з загальним катодом, тоді R3 треба підключити до корпусу. Плату з двостороннього текстоліту виготовив за ЛУТ. Друга сторона текстоліту використовується як сенсорна пластина.

Знову ж на роботі все спаяв. Приніс додому і одразу встановив. Коли встановив, згадав, що не сфотографував.

Дружина задоволена.

Список радіоелементів
