Сенсорний вимикач на AT90S2313
Сенсорний вимикач-регулятор яскравості. Призначений для встановлення замість звичайних вимикачів або спільно з нічником чи світильником. Забезпечує плавне вмикання-вимикання лампи розжарювання і дозволяє відрегулювати необхідну яскравість лампи.

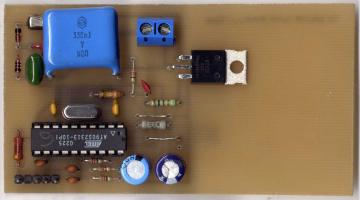

Рис.1 Сенсорний вимикач-регулятор яскравості.

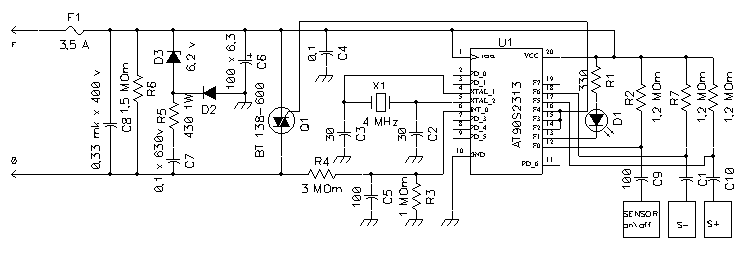

Рис.2 Схема сенсорного вимикача-регулятора яскравості.

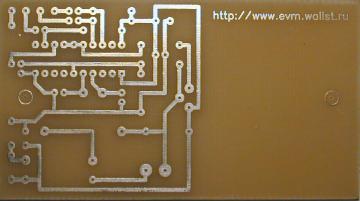

Рис.3 Печатна плата сенсорного вимикача-регулятора яскравості.
Джерело:msevm.com
Список радіоелементів
| Обозначення | Тип | Номінал | Кількість | Примітка |
|---|---|---|---|---|
| U1 | AVR мікроконтролер | AT90S2313 | 1 | |
| Q1 | Симістор |
BT138-800
|
1 | |
| D1 | Світлодіод | 1 | ||
| D2 | Діод | 1 | ||
| D3 | Стабілітрон | 6.2 В | 1 | |
| X1 | Кварцовий резонатор | 4 МГц | 1 | |
| C1, C5, C9, C10 | Конденсатор | 100 пФ | 4 | |
| C2, C3 | Конденсатор | 30 пФ | 2 | |
| C4 | Конденсатор | 0.1 мкФ | 1 | |
| С6 | Електролітичний конденсатор | 100 мкФ | 1 | 6.3 В |
| C7 | Конденсатор | 0.1 мкФ | 1 | 630 В |
| C8 | Конденсатор | 0.33 мкФ | 1 | 400 В |
| R1 | Резистор |
330 Ом
|
1 | |
| R2, R7, | Резистор |
1.2 МОм
|
3 | |
| R3 | Резистор |
1 МОм
|
1 | |
| R4 | Резистор |
3 МОм
|
1 | |
| R5 | Резистор |
430 Ом
|
1 | 1 Вт |
| R6 | Резистор |
1.5 МОм
|
1 | |
| F1 | Плавкий запобіжник | 3.5 А | 1 | |
| on/off, s+, s- | Сенсор | Металева пластина | 3 | |
| F, 0 | Клема | 2 контакти | 1 | До мережі |
| Роз'єм | 3 контакти | 1 | До сенсорів | |
| Панелька для мікросхеми | DIP20 | 1 |
