Регулятор яскравості в торшері

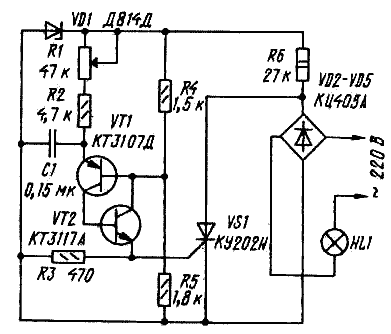

Принципиальная схема регулятора показана на рисунке. Ключевой его элемент - тиристор VS1, фаза включения которого в каждом полупериоде зависит от постоянной времени цепи (R1+R2) C1.

Устройство позволяет изменять в широких пределах яркость лампы мощностью до 200 Ватт. Вообще его нагрузкой может быть любое устройство соответствующей мощности, не содержащее сколько нибудь заметной индуктивности: паяльник, кипятильник и т.п.

Если диодный мост КЦ405А заменить другим, с большими рабочими токами, то нагрузку можно увеличить, в пределе - до 2 кВт. Тиристор и диоды моста в таком случае потребуется поставить на теплоотводы.
