Регулятор яскравості нічника

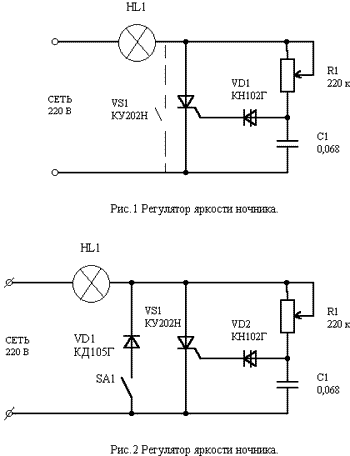

Для того щоб зробити бра або торшер з регульованою яскравістю, знадобиться зовсім небагато деталей. Дивіться схему на малюнку 1.

Тиристор VS1 керується динистором VD1. При кожній половині мережевого напруги конденсатор С1 заряджається через резистор R1. Коли напруга на конденсаторі C1 підніметься до напруги вмикання динистора VD1, він перейде в відкрите стан. Тиристор VS1 відкривається, а конденсатор С1 розряджається через динистор і керуючий вхід тиристора. Змінюючи опір резистора R1, змінюємо час заряду конденсатора, а, отже, час вмикання тиристора. Таким чином можна регулювати потужність навантаження від нуля до Uc/2 – Uвк. Де – напруга мережі, Uвк – напруга вмикання динистора. Оскільки тиристор відкривається тільки при позитивній половині напруги, то й регулювання проводиться до половини мережевої напруги. Для вмикання повної навантаження може служити штатний вимикач світильника, показаний на малюнку пунктиром.

Регулятором, показаним на малюнку 2, можна регулювати напругу від нуля до 100% за вирахуванням напруги вмикання динистора. При вимкненому перемикачі SA1 схема працює аналогічно описаній вище. Після вмикання перемикача SA1 одна половина напруги проходить на лампу HL1 через діод VD1, а подача іншої половини напруги регулюється резистором R1. Регулятор напруги за схемою малюнка 2 можна застосувати для регулювання температури жала паяльника. У останньому випадку перемикач SA1 може виконувати функцію вмикання дежурного режиму.

При максимальному опорі резистора R1 і вимкненому перемикачі SA1 схема не споживає ток, тому додаткового вимикача мережі не потрібно. Динистор можна поставити з будь-якою літерою, але знадобиться підбір номіналу резистора R1, оскільки напруга вмикання динисторів різне.
