Простий 12В диммер на 555 таймері

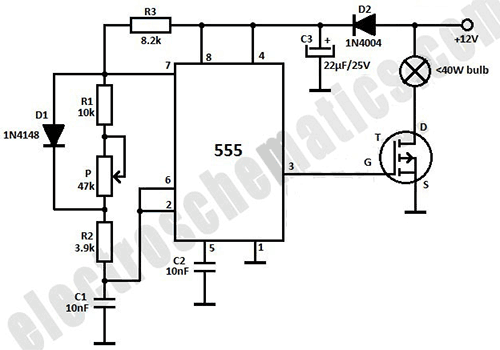

Диммер, або по-іншому світлорегулятор, для плавної регуляції яскравості світіння лампи освітлення. У нижченаведеній схемі диммер використовується для управління яскравістю 12В лампи постійного струму (т.е. підходять галогенки, лампи розжарювання тощо). Для управління яскравістю використовується аналогова інтегральна схема 555 таймера, що працює в режимі астабільного генератора. ШИМ-імпульси з виходу 3 надходять на мосфет транзистор, який управляє потужною навантаженням (до 40 Ватт). У якості мосфета можна використовувати BUZ20, BUZ72, 10N10 або інші. Якщо потужність навантаження не перевищує 10 Ватт, то на транзистор можна не ставити радіатор охолодження.

С3 використовується для фільтрації. Резистори можуть бути потужністю 0.25-0.5 Ватт. Потенціометр Р використовується для регуляції яскравості.
