Плавний пуск ламп розжарювання

Напевно, багато хто помітив, що лампа розжарювання згоряє в основному при вмиканні. Це відбувається тому, що в момент вмикання холодна нитка розжарювання лампи має низький опір, виникає стрибок струму, що перевищує робочий струм лампи. Саме цей стрибок струму згубно впливає на лампу, зменшуючи термін її служби. Для того, щоб продовжити і збільшити термін служби лампи, потрібно пристрій, яке в момент вмикання буде плавно збільшувати струм від мінімального до номінального значення. Існує безліч схем і готових пристроїв, пропоную свій варіант пристрою для збільшення терміну служби ламп розжарювання, яке без труднощів можна зібрати самостійно.

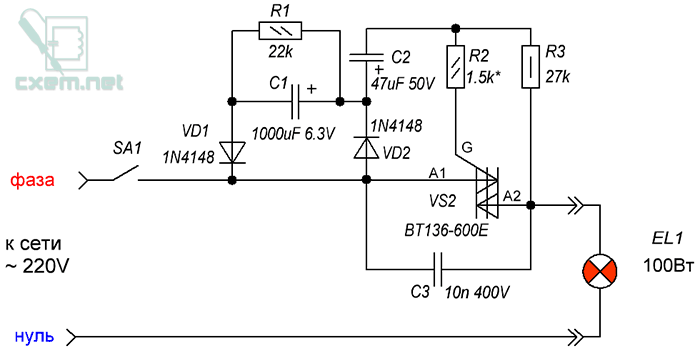

Схема

Технічні характеристики при вказаних на схемі номіналах

• Потужність навантаження: 500Вт*
• Вхідна робоча напруга:  ~ 230В
• Вихідна напруга:  близько ~ 200В
• Час плавного наростання напруги від 0 до 200В: близько 3 секунд
• Час відновлення після вимкнення: близько 30 секунд*

Заметки

Потужність застосованої лампи розжарювання буде залежати від охолодження симістора, при навантаженні до 150 Вт можна обійтися без радіатора.

У порівнянні з пристроями на мікроконтролерах, цей тип пристрою має основний недолік у вигляді необхідності відновлення. Справа в тому, що саме час заряду розрядженої ємності конденсатора C1 задає час плавного наростання напруги на виході пристрою, а після вимкнення пристрою час розряду ємності конденсатора C1 через R1 становить приблизно 25-30 секунд. На ділі виходить, що якщо вмикати/вимикати пристрій з інтервалом менше 10 секунд, то швидкість наростання напруги на лампі буде високою, не буде ефекту плавного включення.

Також, в момент вмикання спостерігається нелінійність швидкості наростання напруги (це не критично і недоліком не є). Наприклад, за 1 секунду напруга піднімається з  0 до 70В, за 0.5 секунд з 70 до 120В , за 1.5 секунди з 120 до 200В.

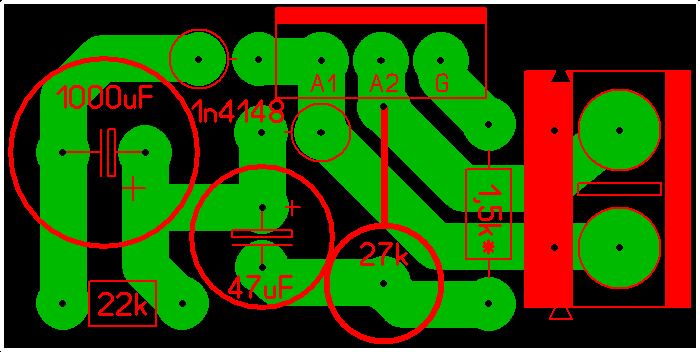

Налаштування і монтаж

Зменшуючи опір R1, зменшується час відновлення пристрою, але при цьому зменшується робоча напруга на лампі розжарювання. При зменшенні опору R2, час плавного наростання напруги на лампі зменшується, при цьому робоча напруга збільшується. Також, збільшення ємності C1 може збільшити час плавного наростання напруги, але час відновлення пристрою збільшиться. Рекомендую налаштовувати пристрій резистором R2, його потрібно підібрати так, щоб на конденсаторі C1 напруга  була приблизно 4,5В.

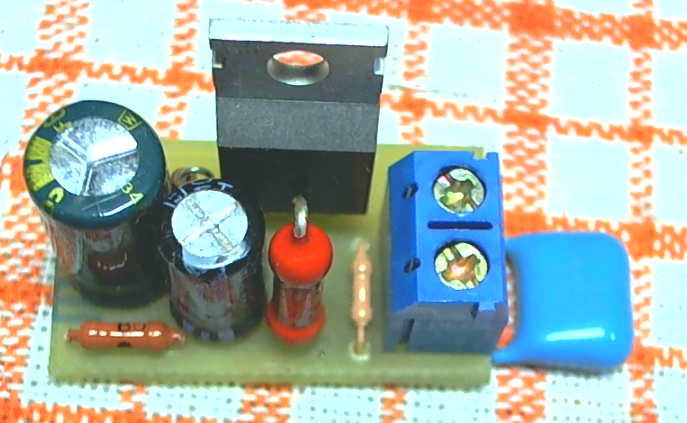

Зверніть увагу, C3 я підпаяв навісним монтажем, оскільки не одразу виявив, що він необхідний в даному пристрої, при бажанні його можна легко додати на плату.

Всем удачи! Будьте обережні з високою напругою!
