Підключення потужної УФ лампи

Часто радіолюбителі шукають паспорт і схему підключення на потужну УФ лампу для стирання ПЗУ або виготовлення плат фотоспособом. Я скопіював з оригіналу всі матеріали по цьому типу лампи, т.е. по підключенню в мережу ~220B і рекомендації по її застосуванню.

1. ПРИЗНАЧЕННЯ ЛАМП

Ртутно-кварцові лампи є потужним джерелом ультрафіолетового випромінювання і застосовуються в медицині (для цілей фізіотерапії), біології та техніці фотохімічні процеси, люмінесцентний аналіз і т. д.

2. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЛАМП

Ртутно-кварцові лампи призначені для експлуатації в мережах змінного струму з напругою 220В, частотою 50Гц, пускорегулюючою апаратурою по ГОСТ 16809-71.

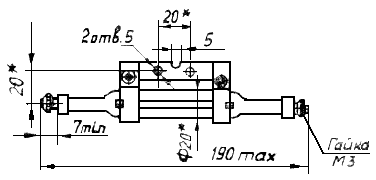

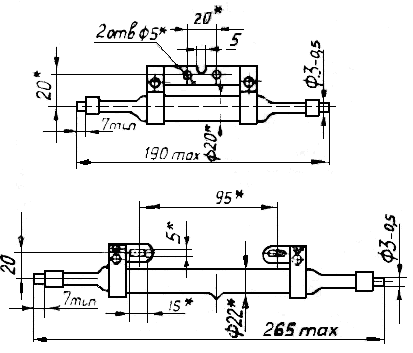

Протягом перших 10—15 хв. після вмикання лампи, електричні параметри її змінюються (неустановлений режим), а потім залишаються постійними (установлений режим) при незмінному напрузі мережі (див. табл. 1). Розміри ламп наведені на черт. 1 (ДРТ230), черт 2 (ДРТ400) і черт 3 (ДРТ1000).

Електричні параметри ламп при експлуатації в мережі змінного струму.

Таблиця 1.

3. ПІДКЛЮЧЕННЯ ЛАМП В МЕРЕЖУ ЗМІННОГО СТРУМУ.

Світлові потоки ламп типу ДРТ в діапазоні хвиль 240-320 НМ наведені в таблиці 2.

Таблиця 2.

Верхнє значення лучистого потоку не обмежується.

• Л — лампа ДРТ
• ДБ — дросель
• К — кнопка
• С1 — конденсатор ємк. 2—3 мкф. на напр. 300—600В
• С2 — конденсатор ємк. 0,0003 —0,0005 мкф.

3. ВКАЗІВКИ ПО ЕКСПЛУАТАЦІЇ ЛАМП.

Перед установкою лампи в апаратуру рекомендується протерти її ватою, змоченою спиртом. При експлуатації ламп в закритих апаратах необхідно передбачити відповідну вентиляцію.

Експлуатувати лампи можна тільки з приладами, що забезпечують пусковий і установлений режим, вказані в таб.3. Положення лампи при експлуатації - горизонтальне, з відхиленням від горизонталі в обидві сторони на кут не більше 10.

4. ЗАХОДИ ОБІЗНАНОСТІ ПРИ РОБОТІ З ЛАМПАМИ

Для захисту очей від дії ультрафіолетового випромінювання потрібно надягати захисні окуляри. Використовувати лампи для цілей фізіотерапії слід під наглядом медичного персоналу. При використанні ламп для інших цілей слід вживати заходів обережності, щоб уникнути опіків від дії ультрафіолетових променів лампи.

Лампи, що вийшли з ладу або прогоріли, слід розбити в закритому обсязі, обробити 1% розчином марганцевокислого калію, вивезти за межі населеного пункту та закопати в землю на глибину не менше 0,3 м.

Електричні параметри баластних дроселів.

Таблиця 3.
