Нічник з сенсорним вимикачем

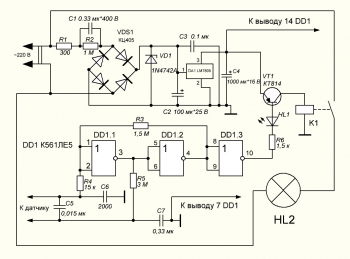

Мікросхема К561ЛЕ5 дозволяє зібрати дуже простий і компактний сенсорний вимикач, який може цілком розміститися в корпусі керованого навантаження. У своєму випадку, я її використовував для створення саморобного нічника. Конструкція вимикача надзвичайно проста. В ролі датчика виступають дві пластини, розташовані поруч, але не торкаються одна одної. Сам нічник виготовлявся з підручних матеріалів. В якості його основи використовувалася розподільча коробка, а в якості плафона звичайний пластиковий стакан. У цьому випадку необхідно використовувати світлодіодну лампу на 220 В (HL2) для уникнення перегріву і плавлення пластику. Датчик виготовлений з двох пластин з конструктора для дитячої творчості. Конструкція вийшла досить оригінальною і неповторною. Для живлення вимикача можна використовувати і трансформаторний джерело, але він займе набагато більше місця.

Список радіоелементів
