Нічник

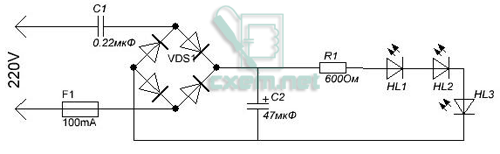

На рисунку нижче наведена принципова схема нічника, який ви можете зібрати своїми руками:

Використовувані радіоелементи:
Конденсатор неполярний 0.22мкФ 400V
Запобіжник 100мА
Діоди випрямляючі на ток від 100мА — 4шт.
Конденсатор полярний 47мкФ 50V
Резистор 600 Ом
Світлодіоди – 3шт.

Нічник можна розділити на схему живлення світлодіодів та самі світлодіоди. Схема живлення працює наступним чином: Напруга 220В подається через вилку на гасний конденсатор С1 та запобіжник F1; далі вона випрямляється діодним мостом VDS1 і згладжується конденсатором С2. Далі через гасний резистор подається на світлодіоди.

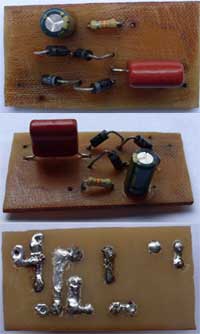

Світлодіоди з'єднані послідовно, в якості запобіжника я використав тонку проволочку з китайського будильника. Пристрій в налаштуванні не потребує. Загальна вартість пристрою близько 40 руб.

Увага: після роботи на конденсаторі С1 залишається напруга, тому щоб уникнути удару струмом рекомендується поставити резистор порядку 500кОм паралельно конденсатору С1.

Багун Максим ()
