Краще тиристора тільки реле

В даний час електроосвітлювальні прилади все частіше використовують енергозберігаючі лампи. Широке поширення вони отримали завдяки своїй компактності, економії електроенергії та приємному кольору світіння.

В одному з електронних видань була опублікована схема автомата включення нічного освітлення, в основі якої лежить пороговий елемент спрацьовування (тригер Шмітта) та каскад управління навантаженням, реалізований на тиристорі.

Пристрій добре зарекомендувало себе при використанні звичайних ламп розжарювання. Чіткий поріг спрацьовування та відсутність дребезгу забезпечила схема триггера Шмітта і стабілізований джерело живлення. Однак для живлення енергозберігаючих ламп пристрій непридатне: в процесі роботи виявилося, що навіть в закритому стані тиристора в ланцюзі лампи протікають короткочасні імпульсні струми, що призводить до виходу лампи з ладу, а іноді навіть спостерігався дребезг в момент включення нічного режиму, що викликало сильні перешкоди в електромережі. Я вирішив доопрацювати цю схему, щоб з'явилася можливість використовувати її з енергозберігаючими лампами.

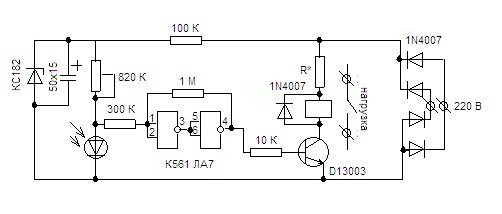

Наведу варіант покращеної схеми:

Суть доопрацювання наступна: тиристор з схеми виключається, транзистор КТ605Б замінюється більш поширеним D13003, у якості колекторного навантаження використовується реле, контакти якого комутують навантаження, замість фоторезистора встановлюється фотодіод (може бути використаний фотодіод від старої механічної комп'ютерної миші). В якості реле я використав TRM 3003 на 110 В з гаснучим резистором (R*)16 kOm (2 Вт).

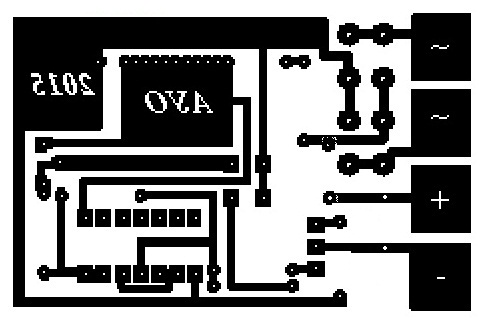

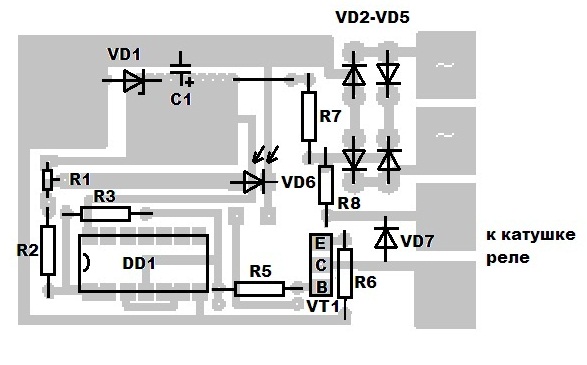

Друковану плату і монтажну схему наведу нижче (вид зі сторони деталей):
