Карманний ліхтарик на 14500

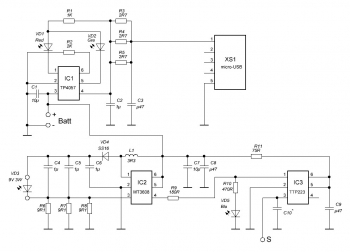

Цей фонарик був придуманий і втілений під деякі певні компоненти. Це довгий світлодіод 3W і нестандартне застосування підвищуючого перетворювача MT3608. Повна схема пристрою:

Перший вузол - вузол зарядки АКБ на базі спеціалізованої мікросхеми TP4057 (IC1). Вона була обрана через свій корпус (SOT23-6L, як і всі інші) та подвійну індикацію роботи (очікування/заряд). Ток зарядки виставлений резистором R2 приблизно 400 мА (спеціально нижче допустимого за документацією). Збиральня резисторів R3-R5 слугує для зниження навантаження ІС (меншого нагріву) і повинна складати 0,8-1 Ом. Свічення червоного світлодіода позначає процес зарядки, а зеленого - очікування (або готовності). Номінали конденсаторів C1-C3 не критичні.

Другий вузол - драйвер світлодіода. Він побудований на базі підвищуючого контролера MT3608 (IC2), зворотний зв'язок для якого береться з токового датчика R6-R8 (при вказаних номіналах драйвер налаштований на ток трохи менше 200 мА). Конденсатори C4-C6 - фільтруючі для світлодіода, а C7 і C8 - фільтруючі по живленню (розташовуються максимально близько до ІС). У схемі вказана застосована по факту індуктивність, а не рекомендована (краще брати 4,7 мкГн або більше). Вивід 6 IC2 не має внутрішнього підключення і з'єднаний з виводом 5 тільки з-за зручності разводки друкованої плати. По виводу 4 здійснюється управління драйвером (активний стан - "1") від сенсорної кнопки (замість неї можна застосувати механічний вимикач).

Останній вузол - сенсорна кнопка. Даний вузол побудований на базі TTP223 (IC3), яка сконфігурована в режим "з фіксацією" (початковий стан "0"). Цепочка R11C9 слугує для зниження впливу драйвера на "кнопку" по живленню, а конденсатор C10 визначає чутливість сенсора S. Синій світлодіод показує активний стан ("1").

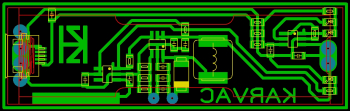

Плата малювалася під тримач батарейки АА (для літію це якраз 14500):

Усі елементи (плата, тримач і світлодіод) разом з'єднує алюмінієвий куточок, який виконує роль радіатора для світлодіода.

Світлодіод прикручений через пластикові шайби тільки тому, що гвинти мають насічки від відкручування.
