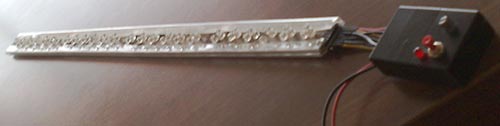

Двоканальний світлодіодний диммер на МК

У даного диммера передбачено 5 програм, а також управління частотою мерехтіння:
1. Диммування між першим і другим каналом
2. Диммування одночасно двома каналами
3. Режим мерехтіння 1
4. Режим мерехтіння 2
5. Режим мерехтіння 3

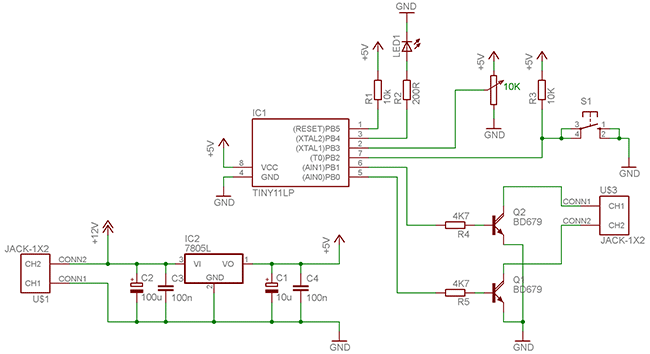

Принципова схема світлодіодного диммера представлена на малюнку нижче:

В основі конструкції лежить мікроконтролер Attiny13V, що має:
- 1К флеш пам'яті;
- 64Б SRAM;
- 64Б EEPROM;
- 5 IO виводів.

Список радіоелементів:
1. Attiny13V - 1 шт
2. 78L05 - 1 шт
3. Конденсатор 100 мкФ - 1 шт
4. Конденсатор 10 мкФ - 1 шт
5. Конденсатор 100 нФ - 2 шт
6. Резистор 10K - 2 шт
7. Резистор 200 Ом - 1 шт
8. Червоний світлодіод 5мм - 1 шт
9. Резистор 4.7К - 2 шт
10. Транзистори BD681S - 2 шт
11. Кнопка - 1 шт
12. Потенціометр 10K - 1 шт
А також невеликий пластиковий корпус, з'єднувальні проводи, макетна плата тощо.

Програма вийшла розміром 1000 байт, тобто пам'ять мікроконтролера використана повністю.
