Дачний ліхтарик

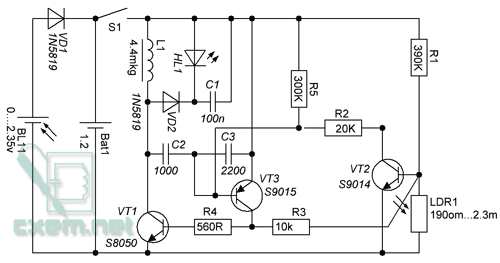

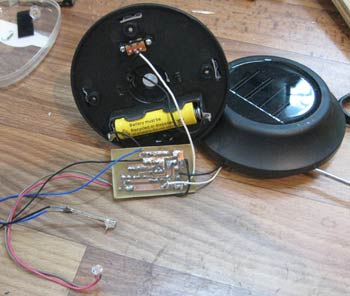

Представлена схема простого дачного фонарика.
Акумулятор 1 - NiMH AA 600 mA*h
Фотоелемент BL1 з'єднано з акумулятором через діод VD1 без вимикача. Тому зарядка буде відбуватися завжди при достатньому сонячному освітленні. Діод VD1 заважає розряду акумулятора.
Транзистор S9014 виконує функцію ключа, при настанні темряви, опір на фоторезисторі збільшується, транзистор відкривається і запускає генератор на S9015-S8050.
Діод VD2 служить випрямлячем.

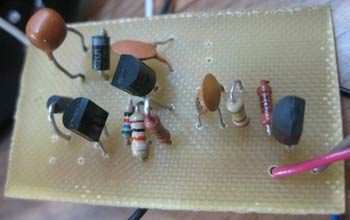

Список радіоелементів
| Позначення | Тип | Номінал | Кількість | Примітка | ||
|---|---|---|---|---|---|---|
| VT1 | Біполярний транзистор |
S8050
|
1 | |||
| VT2 | Біполярний транзистор |
S9014-B
|
1 | |||
| VT3 | Біполярний транзистор |
S9015-B
|
1 | |||
| VD1, VD2 | Діод Шотткі |
1N5819
|
2 | |||
| С1 | Конденсатор | 100 нФ | 1 | |||
| С2 | Конденсатор | 1000 пФ | 1 | |||
| С3 | Конденсатор | 2200 пФ | 1 | |||
| R1 | Резистор |
390 кОм
|
1 | |||
| R2 | Резистор |
20 кОм
|
1 | |||
| R3 | Резистор |
10 кОм
|
1 | |||
| R4 | Резистор |
560 Ом
|
1 | |||
| R5 | Резистор |
300 кОм
|
1 | |||
| LDR1 | Фоторезистор | 190 Ом-2.3 МОм | 1 | |||
| L1 | Катушка індуктивності | 4.4 мкГн | 1 | |||
| HL1 | Світлодіод | 1 | ||||
| S1 | Вимикач | 1 | ||||
| Bat1 | АКБ | 1.2 В NiMH AA 600 mA*h | 1 | |||
| BL1 | Сонячна батарея | 0-2.35 В | 1 | |||
