Бездросельне живлення люмінесцентних ламп
Як відомо, люмінесцентні лампи денного світла значно економніші ламп накалювання. Широке їх впровадження для освітлення в побуті та на виробництві могло б забезпечити значну економію електроенергії. Крім того, люмінесцентні лампи мають значно більший термін служби в порівнянні з лампами накалювання. Однак їх загальному впровадженню перешкоджає необхідність наявності дорогого дроселя, а термін служби ламп обмежений передчасним перегоранням ниток накалу.

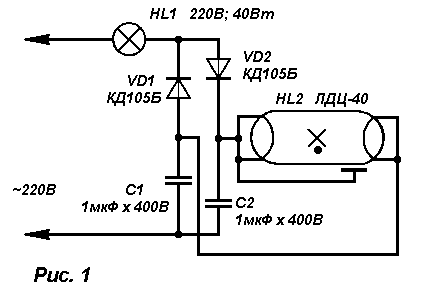

У виданнях для радіоаматорів неодноразово були опубліковані схеми бездросельного живлення люмінесцентних ламп подвоєним і випрямленим напругою мережі. Пропонована схема такого живлення відрізняється використанням в якості баластного опору маленької лампи накалювання типу "міньйон". Принципова схема живлення люмінесцентної лампи наведена на рис. 1. Лампа накалювання включена послідовно з випрямлювачем, зібраним за схемою подвоєння напруги. Використання лампи накалювання замість баластного конденсатора або остекленого резистора має велику перевагу. Конденсатор, що використовується в такому випадку, має великі ємкість і габарити, відносно дорогий, оскільки повинен бути розрахований на амплітудне значення напруги мережі. Резистор сильно нагрівається, а в разі пробою одного з конденсаторів С1 або С2 згорає. Лампа накалювання в нормальному режимі світить наполовину яскравості, а при пробої одного з конденсаторів загоряється повним накалом, що сигналізує про несправність. Нитки накалу люмінесцентної лампи не підогріваються, що різко збільшує термін її служби, а також дозволяє використовувати лампи з перегорілою ниткою накалу, які при звичайній схемі живлення доводиться викидати. Для полегшення підпалу лампи на один кінець її балона наклеюють кільцевий ободок з фольги, з'єднаний провідником з висновками протилежного кінця. Частота пульсації випрямленого напруги становить 100 Гц, що значно ослаблює неприємне відчуття від мерехтіння світлового потоку.
Налагодження схема не вимагає. Однак необхідно, щоб лампа накалювання була включена в фазовий провід мережі, а не в нульовий. Тому в тих випадках, коли запалювання люмінесцентної лампи відбувається невпевнено, слід перевернути вилку в мережевій розетці.
Конструктивне виконання світильника не викликає ускладнень. Діоди і конденсатори випрямляча мають малі габарити і легко розміщуються в тому місці, де зазвичай знаходиться дросель. Патрон для лампи накалювання можна встановити в отвір, призначене для установки стартера. Ободок підпалу виконується з фольги шириною 50 мм і приклеюється до балона лампи клеєм БФ-2.
По тій же схемі, без зміни номіналів деталей, можна живити також і лампи ЛДЦ-30 і ЛДЦ-20 при цьому лише зміниться ступінь накалу лампи накалювання.
Список радіоелементів
Обозначення | Тип | Номінал | Кількість | Примітка | ||
---|---|---|---|---|---|---|
VD1, VD2 | Діод |
КД105Б
|
2 | |||
С1, С2 | Електролітичний конденсатор | 1мкФ 400В | 2 | |||
HL1 | Лампа накалювання | 220В 40Вт E14 | 1 | Включення у фазовий провід | ||
HL2 | Лампа люмінесцентна | ЛДЦ-40 | 1 | ЛДЦ-30, ЛДЦ-20 | ||
Патрон | E14 | 1 | Для лампи накалювання | |||
