Бесстартерна схема вмикання ламп денного світла

Лампи денного світла мають ряд переваг у порівнянні з лампами розжарювання. До їх числа відносяться великий термін служби, економічність. На жаль, їм притаманні також і недоліки. Це ненадійність світильників, тривалий процес запалювання (особливо при знижених температурах)

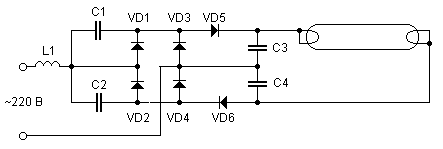

Наведена схема позбавляє ЛДС від ряду недоліків. Вона швидко і надійно запалює лампи потужністю 20 і 40 Вт (в тому числі і лампи з згорілими нитками розжарювання).

C1,C2 - 0.5 мкФ 400 В
C3,C4 - 0.1 мкФ 1000 В
VD1...VD6 - Будь-які на ток 0,1 А для ЛДС-20 і 0,2 А для ЛДС-40 і зворотне напруга не менше 600 В (принаймні для VD5, VD6).
L1 - Дросель, відповідний типу лампи. Якщо ви переробляєте світильник промислового виробництва - залиште існуючий. Якщо ж ви збираєте світильник з нуля, то дросель можна замінити лампою розжарювання 75...150 Вт (в залежності від потужності ЛДС).

Увага! При запалюванні лампи напруга на виході схеми досягає 1200 В. Будьте обережні при наладці схеми!
