Автоматичне світло в гаражі

Схема автомата розрахована на живлення від мережі 220 В змінного струму. Вона працює за принципом виявлення світлового променя (який йде від ближнього світла, стоянкового або стоп-сигналу), що падає на фоторезистор. Принципова схема автомата представлена на рис. 1.

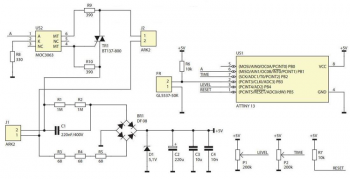

Рис. 1. Принципова схема автомата освітлення

За всі функції схеми відповідає МК ATtiny13. Кожні 4 мс він зчитує значення напруги на фоторезисторі та потенціометрах P1 і P2. P1 встановлює поріг активації, а P2 відповідає за установку часу активації.

Якщо фоторезистор не освітлений і напруга на ньому вища, ніж на повзунку Р1, вихід залишається неактивним. В іншому випадку навантаження вмикається через симістор. Оптотріак тут використовується для гальванічної розв'язки.

Час вмикання регулюється з кроком в одну секунду, від 10 сек до 18 хв. Налаштування потенціометра P2, який використовується для визначення часу включення, постійно перевіряється під час зворотного відліку, тому можна легко внести коректування. Після відліку встановленого часу схема відключає навантаження і чекає безумовно 3 секунди. Ця затримка необхідна, оскільки лампи, що освітлюють гараж, збудять схему, і вона ніколи не вимкне їх.

Схема комутації зібрана на односторонній друкованій платі, монтажна плата якої представлена на рис. 2.

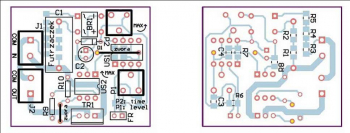

Рис. 2. Друкована плата автомата

Примітка: У Sprint Layout плата представлена верхньою та нижньою стороною:

Біти безпеки ATtiny13 слід залишити заводськими, за винятком біта CKDIV8, який слід деактивувати. Виводи фоторезистора слід припаяти до клем з маркуванням FR. Сам фоторезистор необхідно розмістити навпроти фар автомобіля так, щоб його можна було підсвітити. Тип фоторезистора довільний, але його параметри повинні бути аналогічні використаному в прототипі GL5537:

— опір у темряві 2 МОм,
— опір при освітленні 10 лк: 20...50 кОм,
— опір при освітленні 100 лк: 4...10 кОм.

Симістор, використаний у прототипі, дозволяє вмикати навантаження, що споживають струм не більше 8 А, але при струмах понад 0,5 А симістор доцільно встановлювати на радіаторі. Причому, при струмах, що перевищують 3 А, доріжки друкованої плати, пов'язані з симістором, доцільно товщити.

Дії з регулювання, які необхідно виконати, прості: після відповідного підключення встановіть потенціометр P1 наполовину, а P2 на мінімум. Спочатку проводиться регулювання P1 для підбору оптимальної чутливості. Поворот повзунка в напрямку з написом «MAX» знижує чутливість, а це означає, що для роботи знадобиться більш сильне освітлення. Коли поріг активації є задовільним, час освітлення можна продовжити.

Оскільки всі елементи на друкованій платі мають гальванічний зв'язок з електричною мережею, при запуску та експлуатації даного пристрою необхідно суворо дотримуватись правил безпеки.

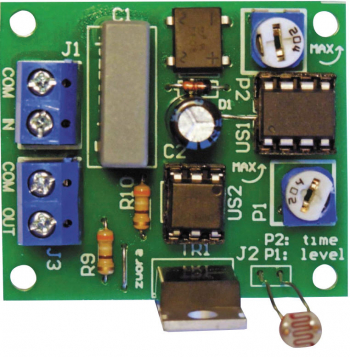

Загальний вигляд пристрою:

Матеріал взятий з журналу ELEKTRONIKA PRAKTYCZNA 11/2015
