Автомат включення освітлення

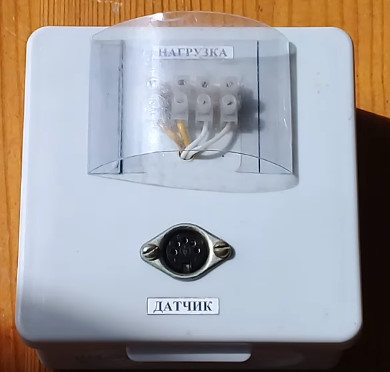

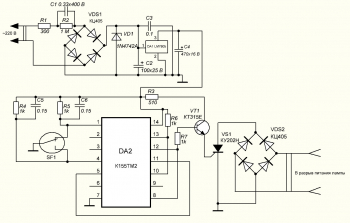

Мікросхема К155ТЛ2 дозволяє зібрати простий автомат включення освітлення на герконовому датчику. Він може стати великою допомогою при вході в будь-які підсобні приміщення. Живлення для схеми можна брати від лампочки або від розетки. Сама схема компактно вміщується в корпусі ліхтаря, яким вона керує. Геркон кріпиться на наличнику дверей, неодимовий магніт - на петлі дверей. Живлення на схему можна подавати як від трансформаторного джерела живлення, так і бестрансформаторного. У моєму випадку завдання полягало в тому, щоб зробити конструкцію максимально компактною, тому я застосував перший варіант джерела живлення.
Список радіоелементів
| Обозначення | Тип | Номінал | Кількість | Примітка |
|---|---|---|---|---|
| R1 | Резистор |
300 Ом
|
1 | |
| R2 | Резистор |
1 МОм
|
1 | |
| R3 | Резистор |
510 Ом
|
1 | |
| R4 | Резистор |
1 кОм
|
1 | |
| R5 | Резистор |
1 кОм
|
1 | |
| R6 | Резистор |
1 кОм
|
1 | |
| R7 | Резистор |
1 кОм
|
1 | |
| C1 | Конденсатор | 0.33 мк*400 В | 1 | |
| C2 | Конденсатор | 100 мк*25 В | 1 | |
| C3 | Конденсатор | 0.1 мк | 1 | |
| C4 | Конденсатор | 470 мк*16 В | 1 | |
| C5 | Конденсатор | 0.15 мк | 1 | |
| C6 | Конденсатор | 0.15 мк | 1 | |
| VT1 | Транзистор | КТ315Е | 1 | |
| VDS1 | Діодний міст | КЦ405 | 1 | |
| VDS2 | Діодний міст | КЦ405 | 1 | |
| DA1 | Лінійний регулятор |
LM7805
|
1 | |
| DA2 | Мікросхема | К155ТМ2 | 1 | |
| VD1 | Стабілітрон |
1N4742A
|
1 | |
| VS1 | Тиристор & Симістор |
КУ202Н
|
1 | |
| SF1 | Геркон трьохвивідний | 1 |
