Включення і вимкнення навантаження однією кнопкою без фіксації

Цей пристрій дозволяє вмикати та вимикати навантаження натисканням на одну кнопку без фіксації. В основі лежить T-триггер, утворений D-триггером та одновібратором по входу для виключення дребезгу контактів та впливу перешкод. За допомогою пристрою можна керувати, наприклад, вмиканням світла. Керуючий вхід реагує на замикання на масу, це дозволяє також використовувати пристрій в автомобілі.

Принцип роботи

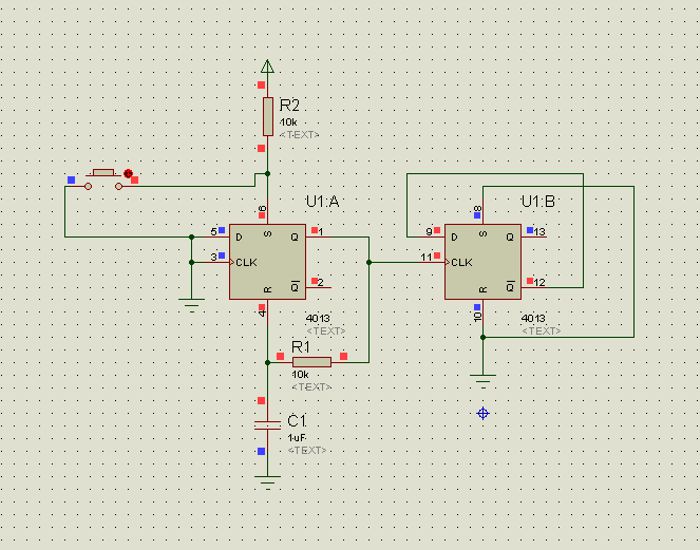

Схема містить 2 D-триггери. Перший увімкнений за схемою одновібратора.  Входи D та CLK замкнуті на спільний, і на них завжди присутній логічний нуль. Через R2 на вхід S надходить логічна одиниця. Вихід з’єднаний з виводом RESET через RC ланцюг. Далі йде стандартна схема T-триггера на основі D-триггера - вхід D з’єднаний з інвертуючим виходом, а виводи RS не використовуються і підключені до спільного.

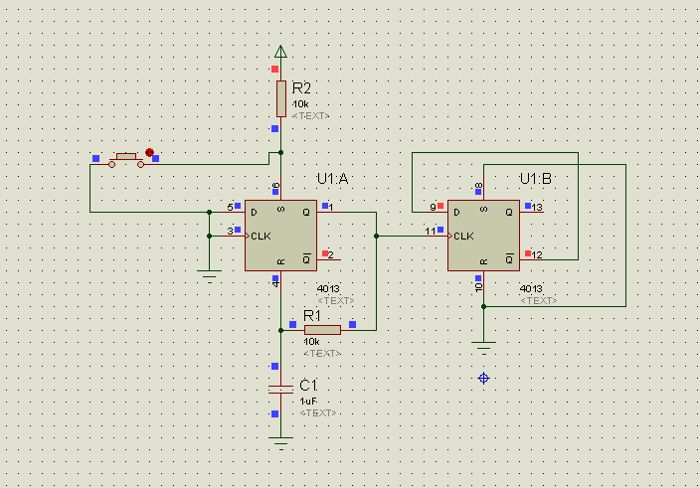

Подивимось, що станеться, якщо натиснути на кнопку.

В момент натискання кнопки на вихід S надходить логічний нуль, він же потрапляє на вихід, і через R1 обнуляє триггер, той переходить в початковий стан. Конденсатор С1 згладжує цикл, і від його ємності залежить, скільки повинно тривати натискання на кнопку, щоб триггер спрацював.

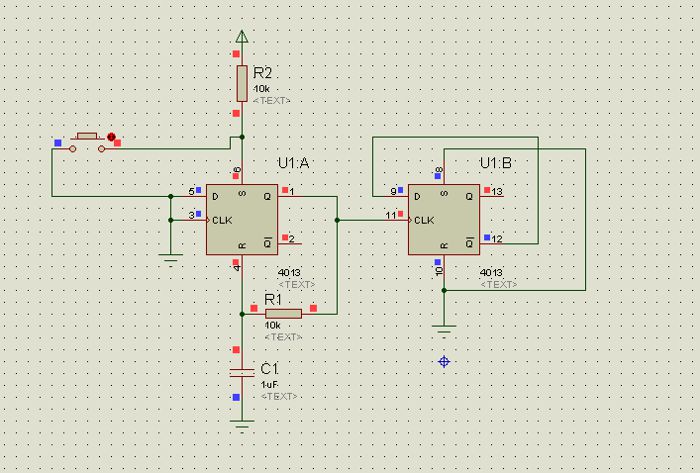

Після натискання на кнопку стан пристрою набуває наступного вигляду:

Єдине зміна у порівнянні з початковим станом - вихід триггера набув стану логічної одиниці. Він зберігатиме це стан до наступного натискання, тоді вихід перейде назад у стан логічного нуля.

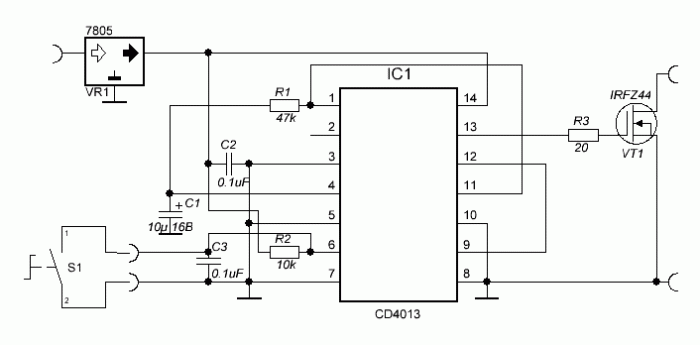

Принципова схема

Для комутації навантаження триггер керує полевим транзистором VT1, через токообмежувальний резистор R3. Живлення схеми 7-35В.

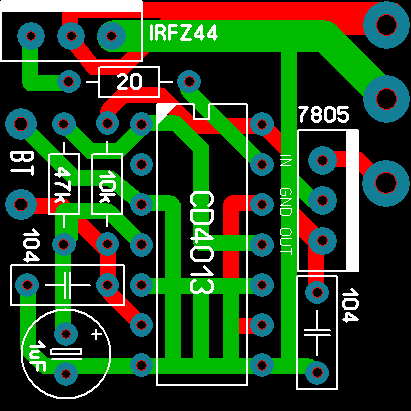

Вид друкованої плати:

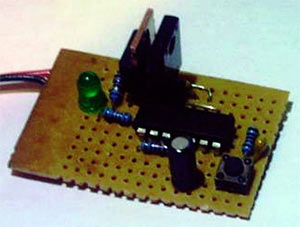

Пристрій, зібране на макетній платі, виглядає так:

Список радіоелементів
