Включення і вимкнення навантаження двома різними імпульсами

Використання пристрою може бути різним. Наприклад, коли необхідно включити навантаження одним процесом, а вимкнути іншим, тобто імпульсами з різних джерел, коли T-триггер не застосовний через можливість повторення першого або другого імпульса.

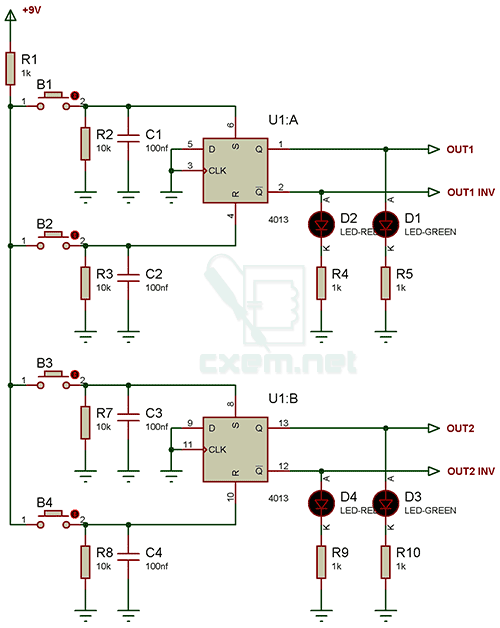

Мікросхема CD4013 містить у собі 2 D-триггера. Відповідно, на одній мікросхемі реалізовано 2 ідентичних канали перемикача. Розглянемо один з них.

Виводи D і CLK мікросхеми U1A підключені до загального проводу, оскільки не використовуються. Таким чином, мікросхема перетворюється на звичайний RS триггер. Виводи R і S підтягуються до землі резисторами R2 і R3 для забезпечення стану логічного нуля на них, коли одиниця не подається. Через резистор R1 можна подати логічну одиницю на вивід R або S. Конденсатори С1 і С2 забезпечують захист від перешкод та дрижання контактів. На виході встановлені світлодіоди D1 і D2 для індикації поточного стану триггера. Ток через світлодіоди обмежується резисторами R4 і R5. Схема має як прямий, так і інверсні виходи. Другий канал повністю ідентичний першому.

Комутація навантаження

Для комутації навантаження до виходу пристрою необхідно підключити ключовий елемент. Приклади таких рішень нижче.

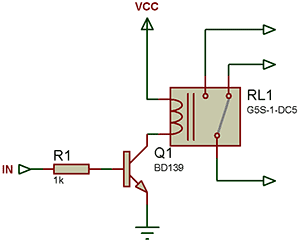

Використання реле для управління навантаженням з розв'язкою від перемикача:

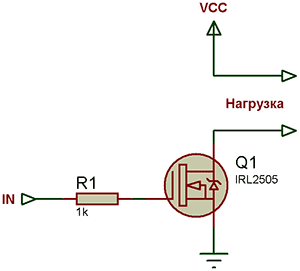

Управління низьковольтною навантаженням за допомогою MOSFET'a:

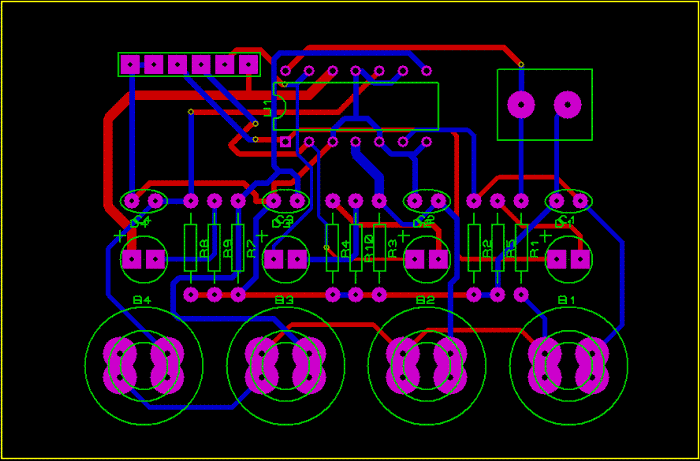

Друкована плата була розроблена в середовищі Proteus ARES, і має наступний вигляд:

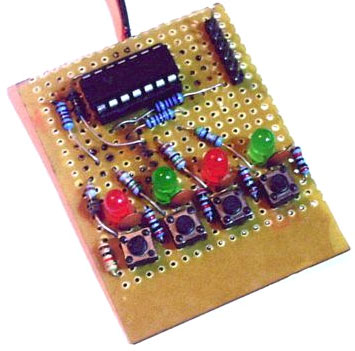

Фото пристрою

До статті додається проект у Proteus, за допомогою якого ви зможете детальніше вивчити процеси, що відбуваються в схемі.

Список радіоелементів
