Секундомір на 9.999 сек

Понадобилися знайомому секундоміри з великими цифрами, що рахують до 9 секунд з точністю до тисячних. У магазинах він таких не знайшов, а замовляти на закордонних сайтах не захотів, тому звернувся до мене. Було вирішено використовувати мікроконтролер ATMega8515, оскільки він був легкодоступний і підходящий за параметрами. Технічне завдання таке: секундомір, що рахує до 9.999 сек., 2 великі кнопки - старт/пауза і скидання, живлення від батарейок. Спочатку пристрій було зібрано на макетній платі, далі до заліза писалася програма в CodeVisionAVR, а потім робилося 4 копії друкованої плати для 4-х екземплярів. У програмі реалізовано програмну захист від дребезгу контактів, використовується динамічна індикація цифр. При бажанні програму легко можна переробити під іншу модель мікроконтролера Atmel.

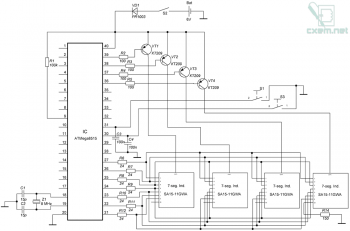

Схема пристрою:

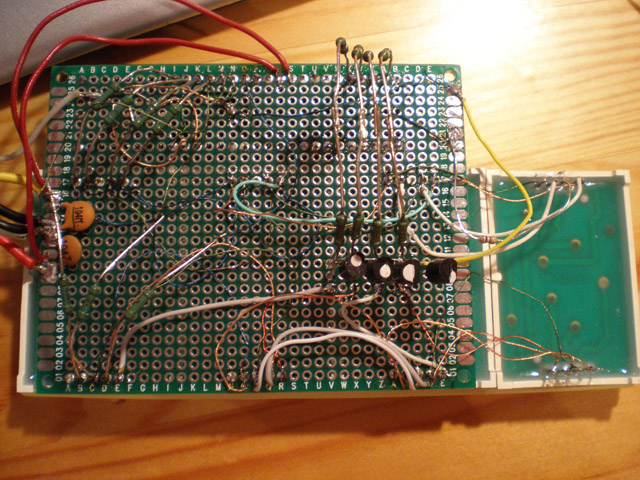

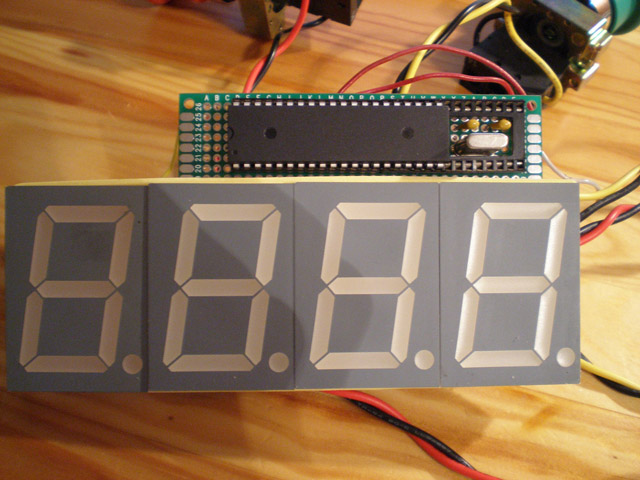

Проект на макетній платі.

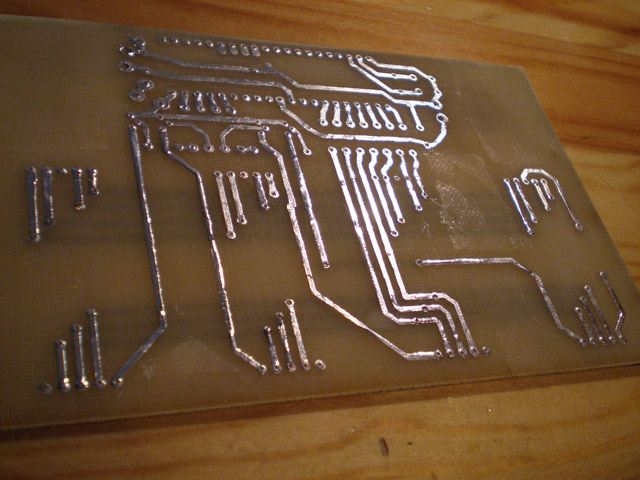

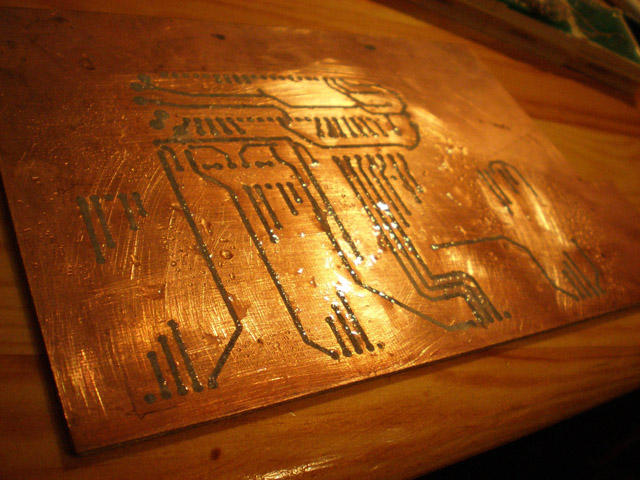

Виготовлення друкованої плати. В якості розчину для травлення я використовував такий: 100мл перекису водню, 30г лимонної кислоти і чайна ложка солі. Плата двостороння, з іншого боку вирізав доріжки канцелярським ножем, зайве прибрав.

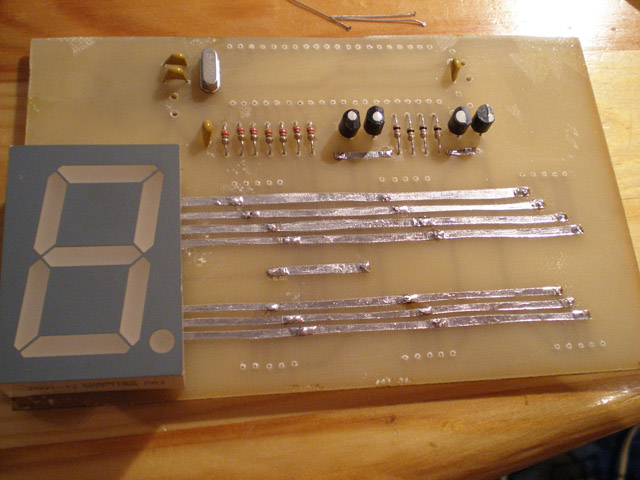

Запайка деталей.

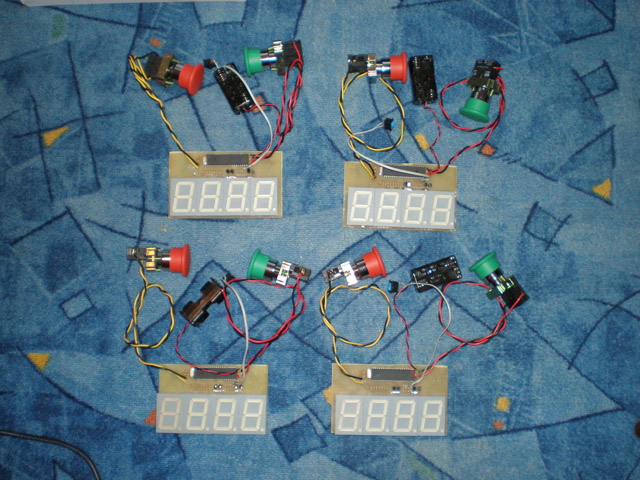

Пристрій готовий!

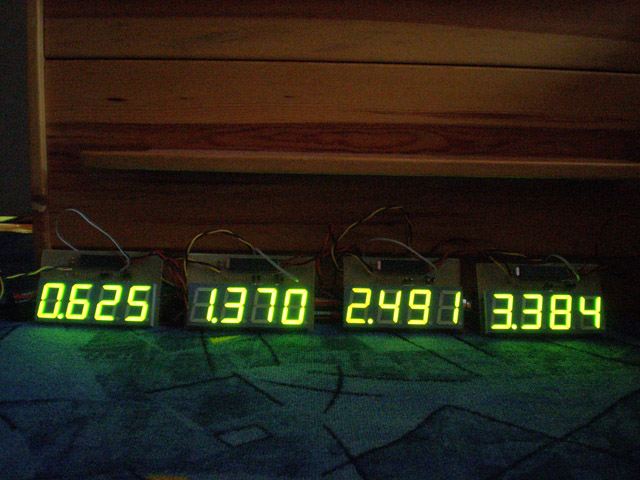

Таким же чином (виключаючи етап з макетною платою) робилися інші екземпляри.

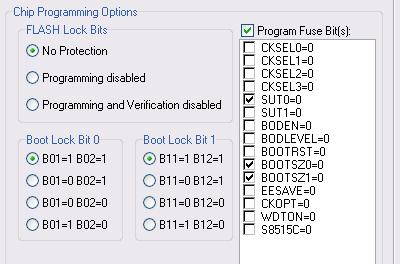

Фьюз-біти:

В прикріпленому архіві: друкована плата, схема в sPlan, прошивка, вихідний код, фьюз-біти.

Список радіоелементів
