Прості годинники на МК

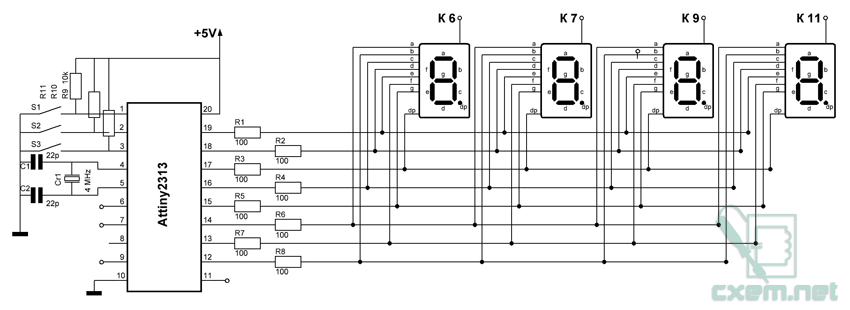

Представлена схема цифрових годин на МК ATtiny 2313. Годинники відображають години та хвилини. Основною метою проєкту була індикація часу в темний час доби.

Індикатор: 7-сегментний, чотирьох розрядний з загальним анодом (на схемі зображено як 4 односегментних) та об'єднаними одноіменними сегментами. Для чого об'єднаними? На платі тоді виходить менше доріжок і перемичок. І сама схема кілька компактніша. Транзисторних ключів на індикаторі немає, тому що при динамічній індикації, навіть при суттєвому перевищенні струму МК, він не встигає перегрітися.

Правильно зібрані годинники не вимагають налаштування і працюють одразу.

Нижче ви можете завантажити вихідний ASM, прошивку та друковану плату
