ІК-розетка
Данный прибор предназначен для управления (вкл./выкл.) бытовыми приборами на расстоянии. Управление производится с помощью инфракрасного луча. Интересно заметить, что у этого устройства есть особенность - оно может управляться с любого ПДУ (от телевизора, видеомагнитофона, DVD и т.д.)
DD1, DD2 - К561ЛЕ10
DD3 - К561ТМ2

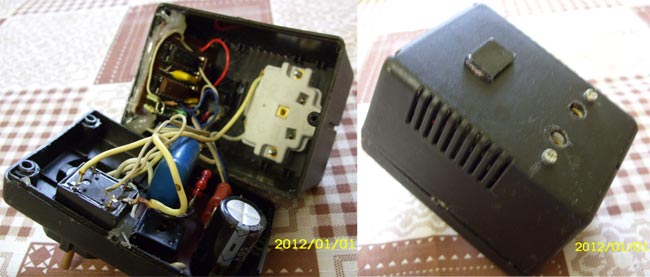

Собрана конструкция на микросхемах КМОП – логики в пластмассовом корпусе купленном в магазине радиодеталей (см. рисунок выше). Конечно, корпус можно применить любой (в т.ч. и самодельный), но лишь бы в него поместились платы уст-ва.

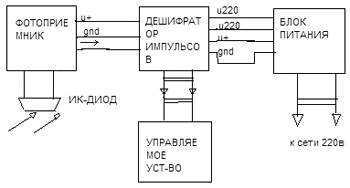

Рассмотрение устройства начнем с его блок-схемы (см. рис. выше). Блок питания конструкции построен по распространённой бестрансформаторной схеме гасящим конденсатором, поэтому я не считаю нужным останавливаться на его строении, хотя нужно учесть, что конденсатор С1 лучше брать на напряжение не менее чем 400 В. Дешифратор импульсов – самая главная часть схемы, которая при поступлении на ее вход импульсов с фотоприемника, включает или выключает нагрузку.
Теперь подробней о ее схеме: при поступлении на вход микросхемы DD1 импульсов с фотоприемника, DD1.1-инвертирует и улучшает форму поступивших импульсов, на элементе DD1.2 собран так называемый «растягиватель» импульсов (при поступлении на вход импульсной последовательности с паузами между импульсами менее чем 1,5с, на выходе формирователя формируется один длинный импульс, равный длине всей импульсной последовательности). На DD1.3 и DD2.1 собран формирователь коротких импульсов (они необходимы для надежного переключения триггера DD3). Транзистор VT3 работает в ключевом режиме и управляет реле Р1, которое уже в свою очередь управляет нагрузкой.
Фотоприемник в данной конструкции использован промышленный-от старого зарубежного телевизора, но его вполне можно купить в магазине радиотоваров (стоит примерно 3-4 гривны). При монтаже фотоприемника напротив него в стенке корпуса вырезают или сверлят отверстие, которое в последствии закрывают затемненным пластиком или стеклом (можно взять кусок прозрачного пластика и затемнить его обычным перманентным маркером (потом залепив скотчем). Вся конструкция (как уже упоминалось) собрана на двух платах из фольгированного стеклотекстолита или гетинакса. Платы применены односторонние.
Список радиоэлементов
Обозначение | Тип | Номинал | Количество | Примечание |
---|---|---|---|---|
DD1, DD2 | Микросхема | К561ЛЕ10 | 2 | |
DD3 | Микросхема | К561ТМ2 | 1 | |
VT1 | Транзистор | 1 | ||
VD1, VD2 | Диод |
КД503А
|
2 | |
VD3 | Фотодиод | 1 | ||
С11 | Конденсатор | 1 мкФ | 1 | |
С21 | Конденсатор | 0.68 мкФ | 1 | |
R1 | Резистор |
100 Ом
|
1 | |
R2 | Резистор |
680 кОм
|
1 | |
R3 | Резистор |
27 кОм
|
1 | |
R4 | Резистор |
4.3 кОм
|
1 | |
R5 | Резистор |
560 Ом
|
1 | |
R6 | Резистор |
150 кОм
|
1 | |
К1 | Реле | 1 | ||
ИК-фотоприемник | 1 |
Прикрепленные файлы:
- ik_rozetka.rar (19 Кб)
