Автоматична водокачка на мосфеті

Предлагаю простую конструкцию автоматической водокачки, которая может пригодиться на дачном участке, в саду или в частном домике.

​

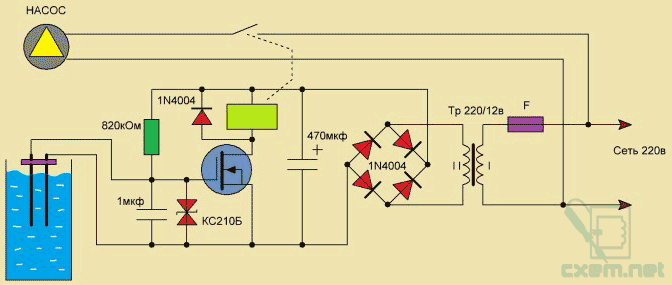

Работа схемы: Сетевое напряжение через предохранитель F поступает на первичную обмотку трансформатора. Снятое со вторичной обмотки пониженное переменное напряжение выпрямляется диодным мостом, сглаживается конденсатором и подаётся на автоматическую схему, выполненную на полевом транзисторе. В момент, когда в сосуде нет воды, на затвор транзистора через резистор действует напряжение. Транзистор при этом находится в открытом состоянии, реле находится под током и его контакты замкнуты. Работает насос и заполняет сосуд. Как только уровень воды достигнет электродов, напряжение на затворе постепенно уменьшится и в итоге контакты реле разомкнутся и отключат насос. Двух-анодный стабилитрон служит для защиты полевого транзистора от случайного попадания на электроды постороннего напряжения выше 10В. Конденсатор 1 мкФ предотвращает проникновение переменной составляющей, наводок в линии.

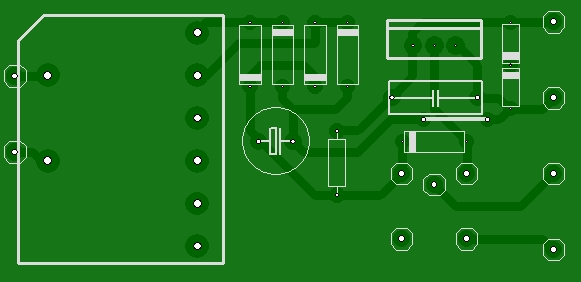

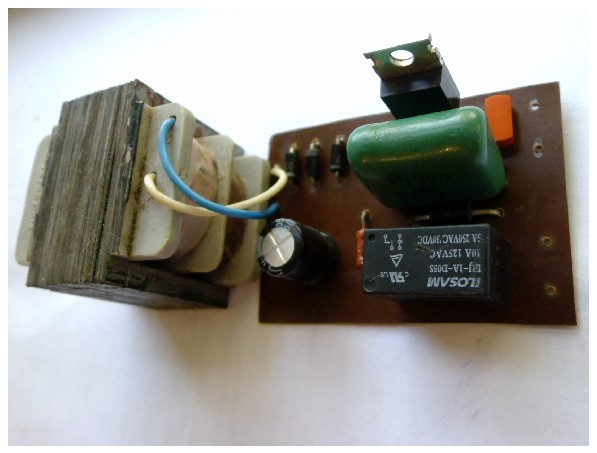

Детали: В автоматической схеме применён готовый трансформатор на напряжение 220/9В. Диоды заменимы на IN4002-IN4007. Электролитические конденсаторы на рабочее напряжение не ниже 16в. Реле на напряжение катушки 12 вольт и с током контактов не менее 5А, в зависимости от мощности насоса. Полевой транзистор IRF630. Схема выполнена на печатной плате или в крайнем случае навесным монтажом и уложена в подходящую коробку. Электроды изготовлены из нержавеющей проволоки длиной около 20 см и размещены прямо в изолированной крышке бака. Схема в наладке не нуждается и начинает работать сразу после подачи питания.

Данное устройство на моём участке работает уже третий год. С помощью него я откачиваю из ямы воду по весне. Мой резервуар для воды всегда полный и не нуждается в наблюдении. Автоматика за этим следит и я доволен!
