Автомат управління поливом рослин

Прилад призначений для управління вісьмома електромагнітними клапанами (ЕМК) (8 каналів) і одним насосом, полив здійснюється послідовно (т.е. наприклад закінчилось час 1-го каналу він вимикається, вмикається 2-й канал (якщо задано t >0) і починається його відлік часу і т.д.) починаючи з 1 каналу і закінчуючи 8 каналом, час на канал в хвилинах  0-255.

Характеристики:
Кількість каналів для управління ЕМК - 8
Загальна кількість каналів - 10
Час для кожного каналу 0-255 хвилин
Напруга живлення – 5V
Тип виходу - «сухий контакт» (10 реле з перекидними контактами, котушка 5V, контакти 10А 240VAC)

Призначення каналів:
0 - Встановлення однакового значення часу для каналів з 1 по 8 (включно), канал призначений для прискорення встановлення часу, т.е. значення в каналі 0 копіюється у всі канали, крім 9-го, якщо задано значення більше 0. При нульовому значенні канала він ігнорується.
1-8 Встановлення часу для кожного каналу окремо, якщо встановлено 0, то канал пропускається і його реле не спрацьовує.
9 – Встановлення часу паузи, після закінчення витрати часу останнього каналу, після чого цикл поливу повторюється, якщо задано значення 0, полив зупиняється і спрацьовує реле фініш (включаючи, наприклад, світлозвукову сигналізацію)

Органи управління:
Кнопка «КАНАЛ» - для циклічного перемикання каналів.
Кнопки «+» і «-» - , відповідно, для збільшення і зменшення часу.
Кнопка «Старт/Скидання» - при положенні вимикача робота/встановлення в положенні робота  служить для старту і паузи, при паузі на індикаторі висвічується значення «333» залишковий час зберігається, відлік часу призупиняється, всі виходи вимикаються, при повторному натисканні, виходи, які були включені до моменту натискання кнопки, включаються і продовжують відлік часу.

Кнопка «Старт/Скидання» - при положенні вимикача робота/встановлення в положенні встановлення – служить для скидання встановленого значення часу всіх каналів, після чого можна записувати нові значення.

Порядок роботи:

Вимикач «робота/встановлення» в положення встановлення, натискаємо кнопку «старт/скидання» всі установки каналів скинуться, переключаючи канали кнопкою «КАНАЛ» встановити потрібні значення, вимикач переключити в режим роботи і натиснути кнопку «старт/скидання» після чого почнеться робота пристрою згідно установкам

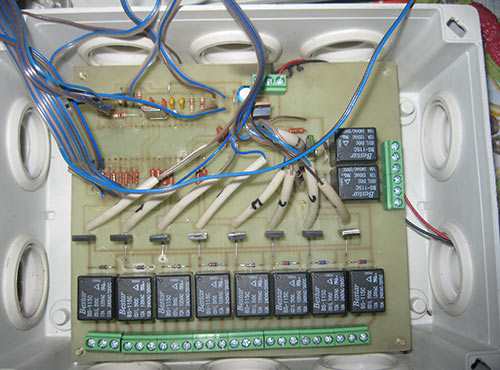

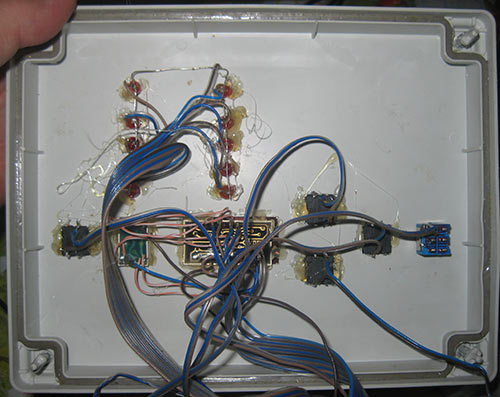

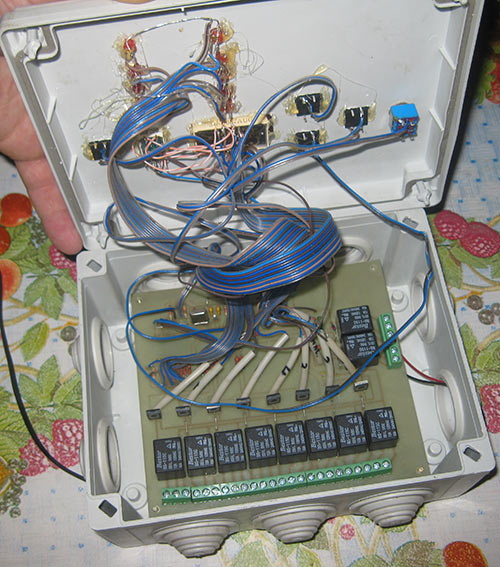

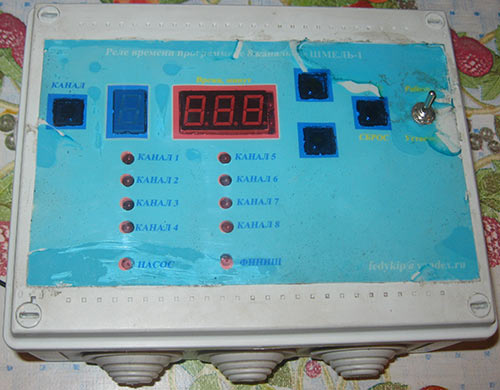

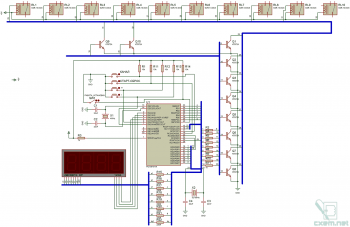

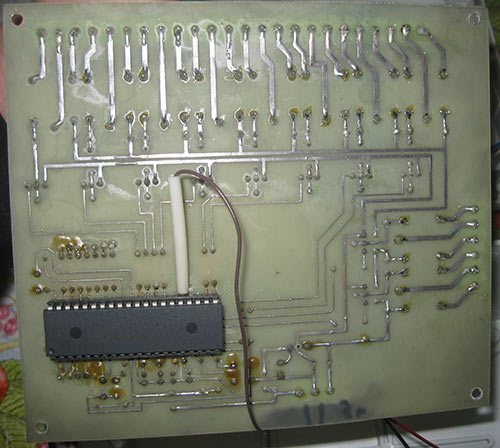

Прилад зібраний в корпусі від DKC / ДКС 54100 400C6 190Х140Х70, Ящик відгалужувальний з кабельними вводами, колір сірий RAL 7035, IP 55. Печатна плата розрахована саме на цей корпус. Передня панель надрукована на струменевому принтері на фотоплівці, але як показала практика, друкувати краще на кольоровому лазерному принтері, т.к.   на фотоплівці для струменевиків фарба легко розчинна водою, потрібно вживати заходів для захисту плівки від вологи. На кришці, зсередини, елементи закріплені термоклеєм з термопістолета. Блоком живлення служить зарядний пристрій від стільникових телефонів, яке зазвичай видає 4.8 – 5.5В, Реле «beststar» BS-115C котушка 5VDC, при використанні реле з котушкою 12VDC на платі є місце для установки м/с лінійного стабілізатора напруги 7805, якщо встановлені 5В реле, і живлення 5В слід поставити перемичку замість 7805 (між 1-м і 3-м виводом). Вибір вихідних транзисторів не особливо критичний, головне, щоб ток Ik був не менше 300мА КТ817, КТ972, на схемі не вказані діоди для захисту транзистора від зворотного ЕДС котушки реле, але на друкованій платі вони встановлені, КД521А, анод діода до колектора транзистора.

В архіві є:
Розмітка вирізаних віконець у кришці коробки
Зображення передньої панелі для друку на фотоплівці
Панель передня - вихідник у фотошопі
Прошивка для контролера  PIC16F877A (слово конфігурації 0x3F31)  avto_poliv.hex (без обмежень повна версія)

7 сегментні індикатори з загальним анодом
Файл друкованої плати в Sprint-layout 5.0
Файл схеми в Proteus

Список радіоелементів
