Автомат поливу кімнатних рослин

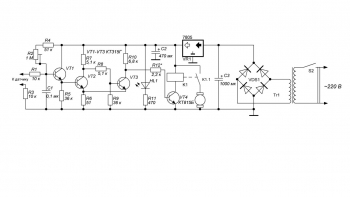

Ця схема дозволяє зібрати пристрій для автоматичного поливу кімнатних рослин. Працює вона наступним чином: коли ґрунт вологий, насос не працює, і квітка не поливається. Як тільки ґрунт стає сухим, одразу запускається пристрій і вмикається насос, який починає поливати рослини.

Для збору схеми не знадобиться ніяких спеціальних та рідкісних деталей. Вся схема зібрана на транзисторах КТ315, які за бажанням можна замінити на будь-які інші транзистори структури n-p-n, наприклад, КТ3102 або BC547. Транзистор вихідного каскаду підбирається в залежності від потужності підключеного насоса. Резистор R2 слугує для встановлення порогу спрацьовування пристрою. В якості насоса використовується найпростіша помпа на 3-6 вольт з набору для Ардуїно. У ході експериментів було встановлено, що насос, підключений в колекторну ланцюг вихідного транзистора, працює нестабільно. У зв'язку з цим було прийнято рішення підключити його через реле на 5 вольт. В якості датчика можна використовувати два будь-які електроди. Я використовував 2 шурупи.

Список радіоелементів
