Управління симісторами за допомогою К1182ПМ1Р і К1182ПМ1Р1

Як показує практика, при використанні К1182ПМ1Р у багатьох виникають проблеми при використанні цього регулятора (triac driver’а) з симісторами. Наприклад, у коментарях до [1] або на різних форумах, де доходить до того, що «купив дві, а вони не працюють». У мене в даний момент успішно працюють 7шт. К1182ПМ1Р1 і ще дві К1182ПМ1 перевірені на стенді, жодної такої «битої» мікросхеми поки не зустрів.

На жаль, як це часто буває з вітчизняними електронними компонентами, інструкції до них не відрізняються повнотою і вирішенню виникаючих проблем не сприяють. Підтримка, як така, може бути відсутня взагалі. Тому, доводиться витрачати час, сили і кошти на вирішення проблем, які могли б і не виникнути, якби інструкція була достатньо повною. Тут і далі йдеться про схему підключення, показану на рис.1, взятій з [2], с.232. В якості навантаження бралася звичайна лампа розжарювання 220В 40Вт.

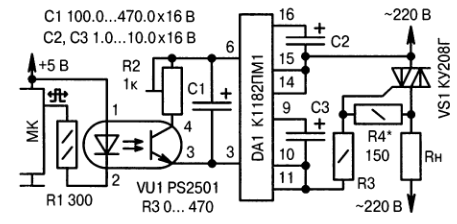

Рисунок 1.

Найбільш типові проблеми:

1. Регулювання потужності навантаження відсутнє або не відбувається повного гасіння лампи, є залишковий розжар.
2. Аналогічно 1), також при відсутності симістора в схемі, при підключенні навантаження безпосередньо через регулятор. Таке підключення навантаження передбачено [3], с.5.

Перша проблема  спостерігалася при використанні симістора BT139-800E, ток управління якого I_GT ~10мА. Порівняння схеми з робочою [4] (є відео) показало, що головна відмінність — в токе управління, який для використаного там BTA41-600 дорівнює 50мА. Аналогічно, наведений на рис.1 КУ-208Г має значно більший ток управління, ніж BT139-800E. Проблема вирішилась заміною симістора на BTA16-600b, з таким же номінальним током управління, як і у BTA41-600.

Друга проблема була при використанні конденсаторів С2,3 номіналом 1мкФ і вирішилась при заміні їх на 4,7мкФ і вище, до 10мкФ, як зазначено на рис.1.

Також потрібно зазначити, що при одночасній роботі кількох симісторів у складі однієї схеми вони можуть впливати один на одного, що призводить до хаотичного вмикання і вимикання навантаження внаслідок наводів ними один на одного перешкод. Щоб позбутися цього, застосовують RC снаббери між терміналами A1 і A2 симісторів, або ж, обирають симістори, розраховані на великі значення dv/dt, як, наприклад, серія Snubberless™ у ST Microelectronics. Проте, і BTA16-600b справляються з цим досить добре і без використання снаббера.

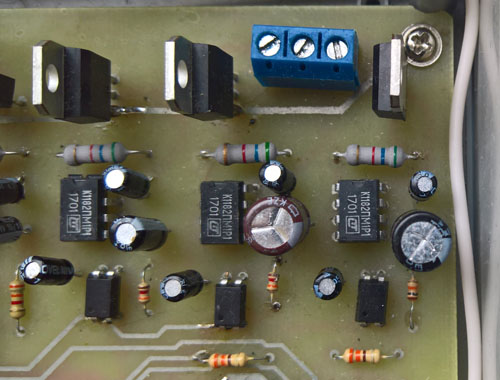

На рис.2 показані три блоки плавного вмикання і вимикання навантаження на К1182ПМ1Р1 за схемою рис.1 з мого автомата світлових ефектів на «розсипній» вітчизняній логіці.

Рисунок 2.
