Регулювання швидкості 12В двигуна за допомогою ШІМ

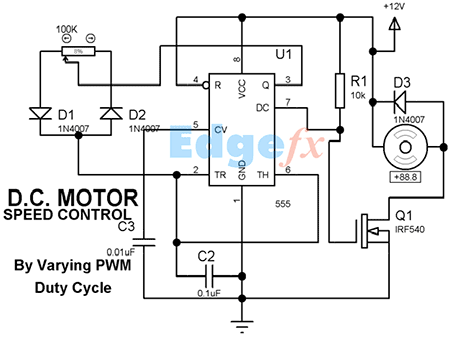

Приведенная схема предназначена для регулирования скорости вращения 12В двигателя постоянного тока при помощи широтно-импульсной модуляции (ШИМ). В качестве генератора используется 555-таймер. Скорость вращения двигателя задается при помощи потенциометра номиналом 100 кОм.
В выходном каскаде используется мощный мосфет транзистор IRF540, который может быть заменен на другой, в зависимости от мощности двигателя. Схема питается от источника постоянного тока 5-18 Вольт.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | ||
|---|---|---|---|---|---|---|
| U1 | Программируемый таймер и осциллятор |
NE555
|
1 | |||
| Q1 | MOSFET-транзистор |
IRF540
|
1 | |||
| D1-D3 | Выпрямительный диод |
1N4007
|
3 | |||
| С2 | Конденсатор | 0.1 мкФ | 1 | Пленочный или керамический | ||
| С3 | Конденсатор | 0.01 мкФ | 1 | Пленочный или керамический | ||
| R1 | Резистор |
10 кОм
|
1 | |||
| Переменный резистор | 100 кОм | 1 | ||||
