Регулятор потужності для паяльника

Переглядаючи форум, я виявив, що хлопці серйозно, без жартів, цікавилися регулятором для паяльника. Цю схему не можна назвати "моєю", оскільки вона майже типова. Виконана на КР1182ПМ1. Інформацію про мікросхему можна завантажити тут.

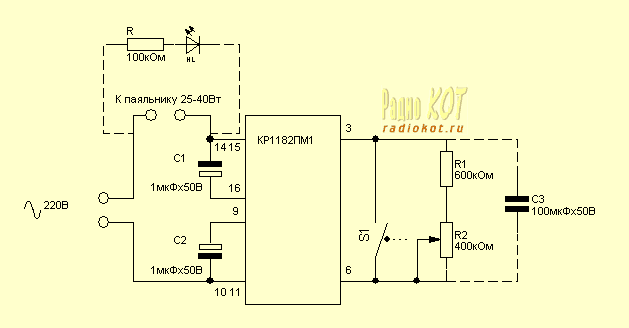

Схемка проста до неймовірності, але, що дивно, працює. Монтується все у вилці-моноблоці від будь-якого згорілого китайського джерела живлення (чого, напевно, у кожного з відвідувачів таких сайтів в надлишку):-). Для оживлення конструкції паралельно виводам підключається "невонка" :-) або світлодіодик із опором. Резистори: як обмежувальний (~600к), так і змінний (~400к) підбираються індивідуально. Головне - щоб резистор охоплював весь діапазон без вільного ходу. При замиканні 3 та 6 ноги, виходу, звичайно ж, немає. Вимикач поєднаний з резистором, але можна обійтися взагалі без вимикача. Якщо використовувати пристрій для лампи розжарювання, то бажано додати конденсатор (праворуч), щоб лампа плавно набирала розжарення при включенні. Якщо будемо регулювати щось потужніше, то можна поставити додатковий симістор (що я і рекомендую настійно) анодом до нижнього по схемі виходу (220в), на управління подати (2) і з катода зняти вихід замість (2). Конденсатори (ліворуч) по 1 мікрофараду, електроліти, можна навіть на 6,3 в. Плюсами до ногам 9 і 10. ОСТОРОЖНО З БУРЖУЙСЬКИМИ - вони чомусь не витримують мережеві імпульси після мостів - відсотків 10 - вибухають, або тихо шиплячи, вмирають. Вимагають поряд установки кераміки на Н33-Н68. Чому так? - Ікс його знає! Ну, ось і все. Особливої точності тут не потрібно, для паяльника і освітлення - в самий раз! Так! Упереджаю особливо допитливих. Між фазами працювати не буде! Чому? Тому що, як у школі вчили, в даному випадку переходу через "0" немає: хорошому симістору погані імпульси заважають: (не смійтеся. У мене на роботі серйозно, люди з вищою освітою намагалися їх між фазами використовувати:)

Обережніше при наладці. Розв'язки від мережі немає: не помітно?

Примітка Дорога Редакція:

На думку Дорога Редакція конденсатори в цій схемі повинні бути на напругу не менше 50В. Видимо, тоді, вони перестануть шипіти і вмирати. Такий регулятор працює вже півроку у Кота у вимикачі світла в передпокої.

Джерело: www.radiokot.ru
